随着电子技术的飞速发展,片上系统(SoPC)设计已成为嵌入式系统设计的重要方向。本文将详细介绍SOPC系统的设计与实践过程,包括系统架构、硬件设计、软件编程以及实际应用案例。

SOPC(System on Programmable Chip)是一种将系统级设计集成到可编程逻辑器件(如FPGA)上的技术。它允许设计者在单个芯片上实现复杂的嵌入式系统,具有高集成度、低功耗、可重构等优点。

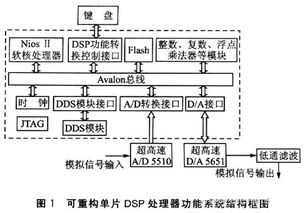

SOPC系统通常由以下几个部分组成:
处理器核:如Nios、ARM等,负责执行系统任务。
存储器:包括RAM、ROM等,用于存储程序和数据。
外设接口:如UART、SPI、I2C等,用于与其他设备通信。
可编程逻辑:用于实现特定的功能,如数字滤波、信号处理等。

硬件设计是SOPC系统设计的基础,主要包括以下步骤:
选择合适的FPGA芯片:根据系统需求选择具有足够资源(如逻辑单元、存储器、I/O口等)的FPGA芯片。
设计处理器核:根据系统需求选择合适的处理器核,如Nios、ARM等,并配置其参数。
设计存储器:根据系统需求设计RAM、ROM等存储器,并配置其参数。
设计外设接口:根据系统需求设计UART、SPI、I2C等外设接口,并配置其参数。
设计可编程逻辑:根据系统需求设计数字滤波、信号处理等可编程逻辑,并配置其参数。

软件编程是SOPC系统设计的关键,主要包括以下步骤:
编写处理器核的启动代码:初始化处理器核,设置时钟、中断等。
编写系统任务:根据系统需求编写各个任务,如数据采集、处理、通信等。
编写外设驱动程序:编写与外设通信的驱动程序,如UART、SPI、I2C等。
编写可编程逻辑的编程代码:根据系统需求编写可编程逻辑的编程代码,如数字滤波、信号处理等。

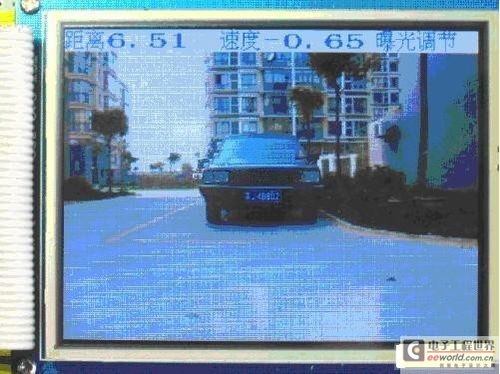

系统需求:实时监控视频画面,实现视频图像的采集、处理、传输等功能。

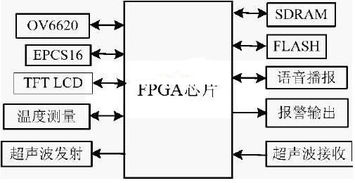

硬件设计:选择FPGA芯片,设计处理器核、存储器、外设接口等。
软件编程:编写处理器核的启动代码、系统任务、外设驱动程序、可编程逻辑编程代码等。
系统测试:对系统进行功能测试、性能测试、稳定性测试等,确保系统满足设计要求。
SOPC系统设计是一种高效、灵活的嵌入式系统设计方法。通过本文的介绍,读者可以了解到SOPC系统的设计流程、硬件设计、软件编程以及实际应用案例。在实际应用中,SOPC系统设计可以大大缩短开发周期、降低开发成本,提高系统性能和可靠性。
