直流电机控制系统设计：原理、硬件与软件实现

随着工业自动化程度的不断提高，直流电机因其结构简单、控制方便、调速范围广等优点，在工业、医疗、交通等领域得到了广泛应用。本文将详细介绍直流电机控制系统的设计，包括原理、硬件与软件实现等方面。

一、直流电机控制系统的原理

直流电机控制系统的核心是调节电机的转速，其基本原理是通过改变电机的电枢电压来实现。电机的转速与电枢电压成正比，因此通过调节电枢电压可以控制电机的转速。

直流电机转速公式为：n = (Ua - Ea) / Kt，其中n为电机转速，Ua为电枢电压，Ea为反电动势，Kt为转矩常数。

在实际应用中，为了实现电机的精确控制，通常采用PWM（脉宽调制）技术来改变电枢电压。PWM技术通过改变脉冲宽度与周期的比值（占空比）来调节电机的平均电压，从而实现对电机转速的精确控制。

二、直流电机控制系统的硬件设计

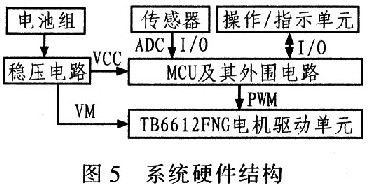

直流电机控制系统的硬件主要包括电机、控制器、驱动电路、电源电路等部分。

1. 电机选择

根据实际应用需求，选择适合的直流电机，包括额定电压、额定转速、转矩等参数。

2. 控制器选择

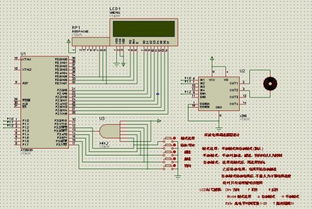

控制器是直流电机控制系统的核心，常用的控制器有微控制器（如AT89C51、STC89C52等）和数字信号处理器（DSP）等。控制器负责接收输入信号，生成PWM信号，并控制驱动电路的通断。

3. 驱动电路设计

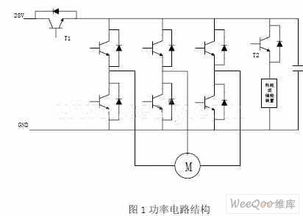

驱动电路将控制器的PWM信号转换为电机所需的电流和电压。常用的驱动电路有H桥驱动电路和MOSFET驱动电路等。

4. 电源电路设计

电源电路为电机提供稳定的工作电压。根据电机的电压和电流要求，设计适当的电源电路，如开关电源、线性电源等。

三、直流电机控制系统的软件设计

直流电机控制系统的软件设计主要包括以下几个方面：

1. 编程语言选择

常用的编程语言有C语言、汇编语言等。C语言具有丰富的库函数和良好的可移植性，适合用于控制器编程。

2. 程序设计

程序设计主要包括PWM信号生成、电机转速控制、系统稳定性分析等。PWM信号生成可以通过定时器中断或定时器溢出实现。电机转速控制可以通过PID控制算法实现。

3. 调试与测试

在程序设计完成后，需要进行调试和测试，以确保系统稳定运行。调试过程中，可以通过示波器、逻辑分析仪等工具观察PWM信号和电机运行状态。

直流电机控制系统设计是电机控制领域的重要课题。本文详细介绍了直流电机控制系统的原理、硬件与软件实现，为相关领域的研究和应用提供了参考。

随着电力电子技术和微电子技术的不断发展，直流电机控制系统将更加智能化、高效化，为工业自动化、智能化等领域的发展提供有力支持。
