风冷系统原理图详解

一、风冷系统的基本组成

风冷系统主要由以下几个部分组成：

压缩机：将低温低压的制冷剂气体压缩成高温高压的气体。

冷凝器：将高温高压的制冷剂气体冷却成高压液态。

膨胀阀：调节制冷剂流量，实现制冷剂在蒸发器和冷凝器之间的循环。

蒸发器：将低温低压的制冷剂气体冷却成低温低压的气体，吸收热量，实现制冷效果。

风机：将空气吹过冷凝器和蒸发器，提高制冷效率和散热效果。

二、风冷系统的工作原理

风冷系统的工作原理如下：

压缩机将低温低压的制冷剂气体压缩成高温高压的气体，进入冷凝器。

冷凝器通过风机将空气吹过，将高温高压的制冷剂气体冷却成高压液态，同时释放出热量。

高压液态的制冷剂经过膨胀阀，压力降低，温度降低，进入蒸发器。

蒸发器通过风机将空气吹过，将低温低压的制冷剂气体冷却成低温低压的气体，吸收热量，实现制冷效果。

低温低压的制冷剂气体再次进入压缩机，开始新一轮的循环。

三、风冷系统原理图解析

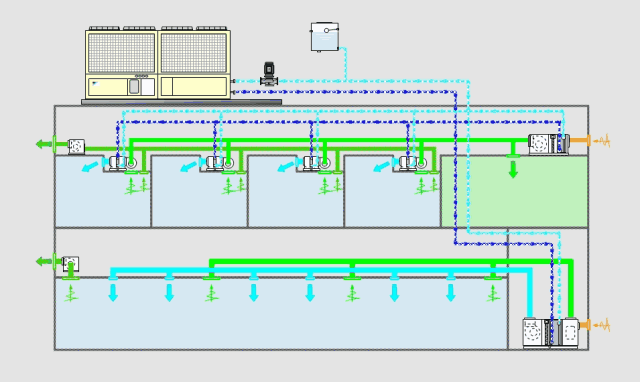

以下是一个简单的风冷系统原理图，用于说明各部分之间的关系和工作原理：
