光纤监控系统图解析：构建高效、稳定的监控网络

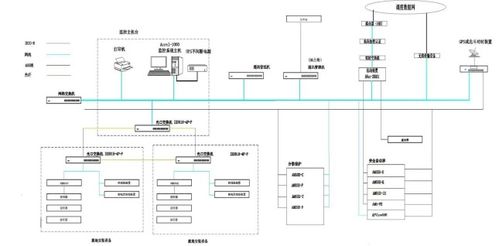

一、光纤监控系统图的组成

光纤监控系统图主要由以下几个部分组成：

摄像机：负责采集监控区域的图像信息。

光纤：作为传输介质，将摄像机采集到的图像信息传输到监控中心。

光纤收发器：将摄像机采集到的电信号转换为光信号，再由光信号转换为电信号，实现信号的传输。

交换机：负责将各个监控点的图像信息进行汇聚，并传输到监控中心。

监控中心：负责接收、处理、存储和显示各个监控点的图像信息。

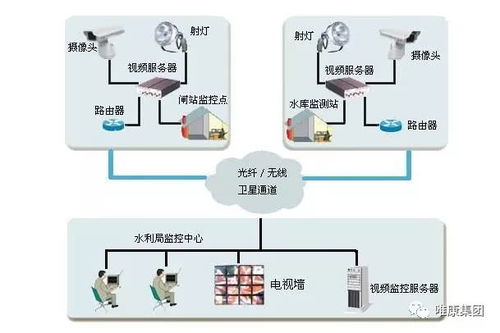

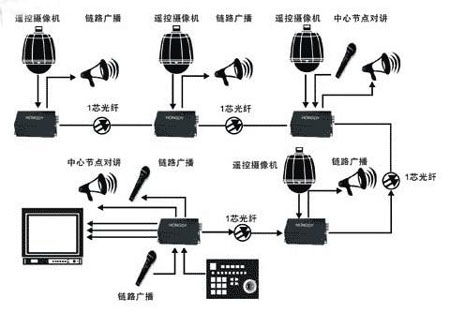

二、光纤监控系统图的工作原理

光纤监控系统图的工作原理如下：

摄像机采集到监控区域的图像信息，并将其转换为电信号。

光纤收发器将电信号转换为光信号，通过光纤传输到监控中心。

交换机将各个监控点的光信号进行汇聚，并传输到监控中心。

监控中心接收、处理、存储和显示各个监控点的图像信息。

三、光纤监控系统图的应用场景

光纤监控系统图广泛应用于以下场景：

城市监控：如交通监控、公共安全监控等。

企业监控：如工厂、仓库、办公楼等。

远程监控：如远程油田、远程基站等。

特殊环境监控：如高温、高压、强电磁干扰等环境。

四、光纤监控系统图的优势

光纤监控系统图具有以下优势：

传输速度快：光纤传输速度可达数十Gbps，满足高清视频传输需求。

抗干扰能力强：光纤不受电磁干扰，信号传输稳定。

传输距离远：光纤传输距离可达数十公里，满足远距离监控需求。

安全性高：光纤不易被窃听，安全性高。

五、光纤监控系统图的安装与维护

光纤监控系统图的安装与维护需要注意以下几点：

安装前，需根据监控需求选择合适的设备。

安装过程中，注意光纤的熔接和连接，确保信号传输质量。

定期检查设备运行状态，确保系统稳定运行。

定期对光纤进行清洁，防止灰尘和杂质影响信号传输。

光纤监控系统图以其高效、稳定、安全的特点，在现代监控系统中占据重要地位。通过本文的解析，相信您对光纤监控系统图有了更深入的了解。在今后的监控项目中，合理运用光纤监控系统图，将为您的监控工作带来便利。
