高压一次系统图符号详解

高压一次系统图是电力系统中非常重要的图纸，它详细展示了高压电气设备的布置、连接方式以及电气参数。为了便于理解和交流，高压一次系统图采用了统一的符号标准。本文将详细介绍高压一次系统图中的常见符号及其含义。

一、导线、母线及电源符号

在高压一次系统图中，导线、母线和电源的符号通常如下所示：

W、WB、WBP/WBC/WBS/WBV：表示导线、母线、电源/合闸、信号/电压小母线或三根导线。

W T：材质铜；M：母线；Y：硬化。TMY：裸露矩形硬化铜母线或铜排。

3：三相；尺寸：606(mm)。

电能从母线输出，电能向母线输入，或X表示插头和插座（凸头和内孔的）。

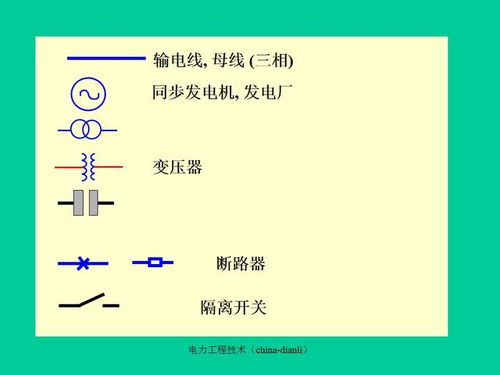

二、开关设备符号

高压一次系统图中常见的开关设备符号包括：

QF：断路器

QS：隔离开关

QL：负荷开关

QE：接地开关

E：接地一般符号

两器件之间的机械联锁用符号表示。

三、互感器符号

互感器在高压一次系统图中用以下符号表示：

TA：电流互感器

TV：电压互感器

TV：三相三绕组电压互感器

当需要表示绕组形式时，可在圆圈内画出Y、等符号。

四、其他电气元件符号

除了上述符号外，高压一次系统图中还包含以下电气元件符号：

FU：熔断器

F：避雷器的一般符合

L：电抗器

M：电动机

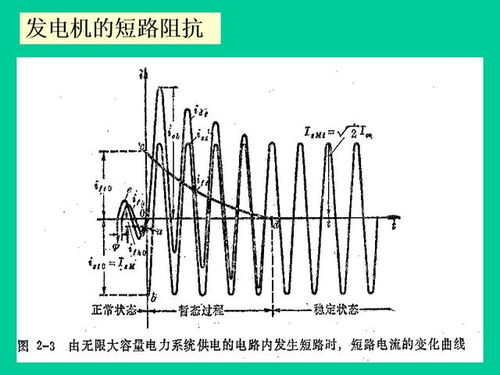

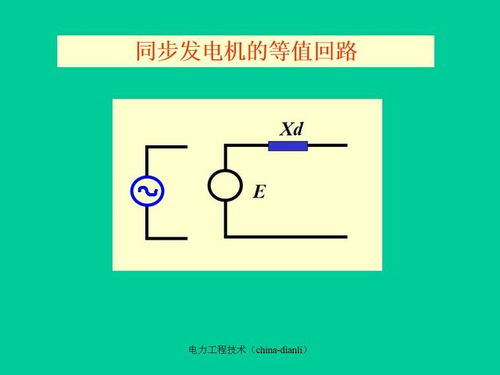

G：发电机

PA：电流表

PV：电压表

PJ：电能表

PJR：无功电能表

PFP：功率因数表

这些符号在高压一次系统图中都有明确的含义，便于工程师和操作人员理解和操作。

高压一次系统图符号是电力系统设计和运行中不可或缺的一部分。掌握这些符号的含义，有助于提高工作效率，确保电力系统的安全稳定运行。本文对高压一次系统图中的常见符号进行了详细解析，希望对读者有所帮助。
