供配电系统基本组成

供配电系统是电力系统的重要组成部分，它负责将发电厂产生的电能传输到用户端，并对其进行分配和供应。以下是对供配电系统基本组成的详细介绍。

一、电源

电源是供配电系统的起点，主要包括各类发电厂。根据能源的不同，发电厂可以分为水力发电、火力发电、核能发电、风力发电、地热发电、潮汐发电和太阳能发电等。这些发电厂将各种能源转换为电能，为供配电系统提供动力。

二、电力网

电力网是连接发电厂、变电站和用户的传输网络，包括输电线路、变电所和配电线路等。电力网按照电压等级可以分为高压输电、中压配电和低压配电三个层次。

高压输电：电压等级一般在220kV及以上，主要用于长距离电能传输。

中压配电：电压等级一般在10kV至35kV之间，负责将高压电能传输到城市或工业园区。

低压配电：电压等级一般在0.4kV至10kV之间，直接为用户供电。

三、变电站

变电站是供配电系统中的关键节点，主要负责电能的变换、控制和分配。变电站按照功能可以分为升压变电站、降压变电站和配电变电站。

升压变电站：将发电厂输出的低电压电能升高至高压电能，便于长距离传输。

降压变电站：将高压电能降低至中压或低压电能，为用户供电。

配电变电站：负责将中压电能分配到各个用户，并进行控制和保护。

四、配电线路

配电线路是连接变电站和用户的传输线路，包括架空线路和电缆线路。配电线路按照电压等级可以分为高压配电线路和低压配电线路。

高压配电线路：负责将变电站输出的中压电能传输到各个配电变电站。

低压配电线路：负责将配电变电站输出的低压电能传输到用户端。

五、用电设备

用电设备是供配电系统的终端，包括各类工业、商业和居民用电设备。用电设备将电能转换为各种形式的能量，满足用户的生产和生活需求。

六、保护与控制设备

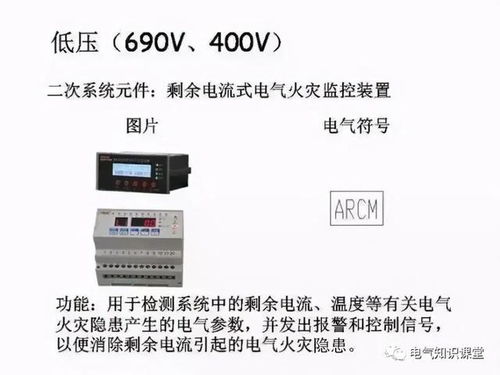

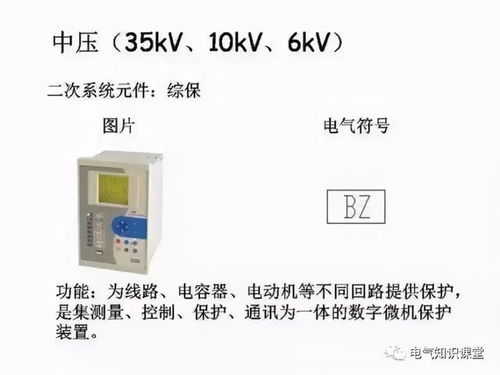

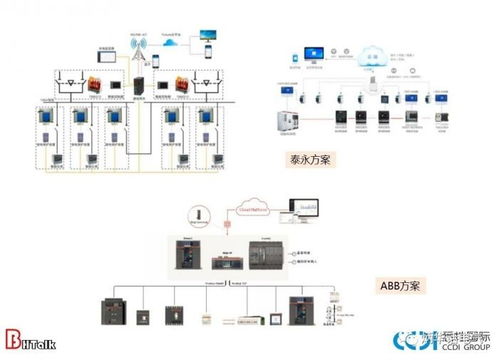

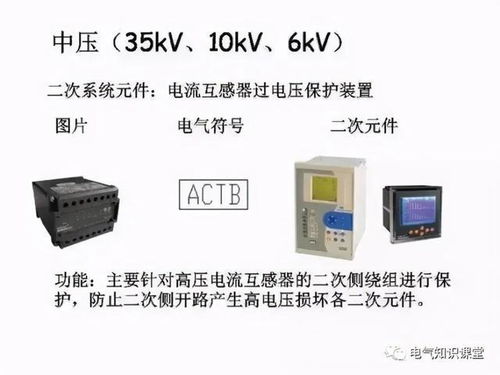

保护与控制设备是供配电系统的重要组成部分，主要负责对电力系统进行监控、保护和控制。主要包括继电保护装置、自动化装置、通信装置等。

七、辅助设施

辅助设施是供配电系统正常运行的重要保障，包括电力通信、电力调度、电力监测等。这些设施为电力系统的安全、稳定运行提供有力支持。

供配电系统是一个复杂而庞大的系统，其基本组成包括电源、电力网、变电站、配电线路、用电设备、保护与控制设备以及辅助设施。只有确保这些组成部分的协同工作，才能保证电力系统的安全、稳定和高效运行。
