供暖换热站系统图解析：智慧供热背后的技术支撑

一、供暖换热站系统概述

供暖换热站是供热系统中的关键环节，主要负责将高温热水或蒸汽通过换热器与低温水或空气进行热交换，从而实现热量传递。在智慧供热系统中，换热站系统图通常包括以下几个部分：

二、系统图主要组成部分

1. 热源：热源是供热系统的起点，可以是燃煤、燃气、电力等多种形式。在系统图中，热源部分通常以图标或文字标注。

2. 管网：管网是供热系统中的传输通道，负责将热量从热源输送到各个换热站。系统图中管网部分以线条表示，包括主干管网和分支管网。

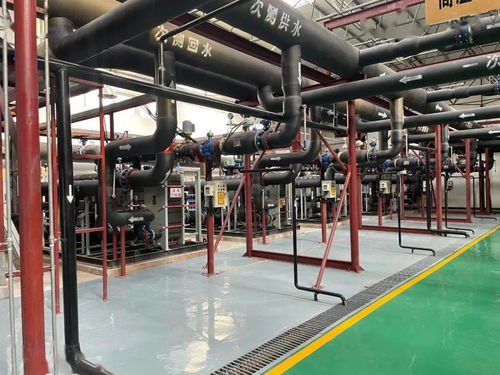

3. 换热站：换热站是供热系统中的核心部分，负责将高温热水或蒸汽与低温水或空气进行热交换。系统图中换热站部分以图标表示，包括换热器、水泵、阀门等设备。

4. 用户端：用户端是供热系统的终端，包括居民住宅、商业建筑等。系统图中用户端部分以图标表示，通常标注有用户数量、建筑类型等信息。

三、智慧供热系统图的特点

1. 数字化：智慧供热系统图采用数字化技术，将传统的纸质图纸转化为电子图纸，便于存储、传输和共享。

2. 可视化：系统图采用图形化的方式展示供热系统，使读者能够直观地了解系统结构和工作原理。

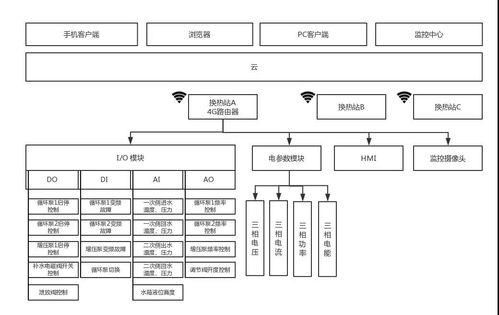

3. 智能化：智慧供热系统图集成了智能化技术，如实时监测、数据分析、远程控制等，提高了供热系统的运行效率和可靠性。

四、智慧供热系统图的应用

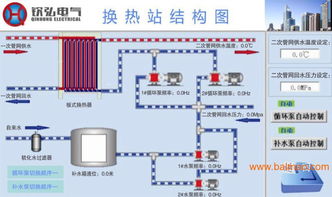

1. 运行监控：通过系统图，工作人员可以实时监控供热系统的运行状态，及时发现并处理故障。

2. 数据分析：系统图可以收集和分析供热系统的运行数据，为优化供热方案提供依据。

3. 远程控制：智慧供热系统图可以实现远程控制，方便工作人员对供热系统进行远程操作和维护。
