光伏发电配电箱系统图详解

随着全球能源结构的转型和可再生能源的快速发展，光伏发电作为一种清洁、可再生的能源形式，得到了广泛的关注和应用。光伏发电配电箱系统图是光伏发电系统的重要组成部分，它负责将光伏组件产生的直流电转换为适合电网使用的交流电，并对其进行监控和保护。本文将详细解析光伏发电配电箱系统图的相关内容。

一、光伏发电配电箱系统概述

光伏发电配电箱系统主要包括以下几个部分：

光伏组件：将太阳光能转换为直流电。

逆变器：将直流电转换为交流电。

交流配电柜：对转换后的交流电进行分配和控制。

电能质量监测装置：实时监测电能质量，确保电网稳定运行。

防孤岛保护装置：在电网故障时，自动切断光伏发电系统与电网的连接，保障人员和设备安全。

二、光伏发电配电箱系统图组成

光伏发电配电箱系统图主要由以下部分组成：

光伏组件接入部分：包括光伏组件、汇流箱、直流配电柜等。

逆变器部分：包括逆变器、交流配电柜等。

电能质量监测装置部分：包括电能质量监测装置、通信接口等。

防孤岛保护装置部分：包括防孤岛保护装置、通信接口等。

监控系统：包括监控主机、监控软件等。

三、光伏发电配电箱系统图工作原理

光伏发电配电箱系统图的工作原理如下：

光伏组件将太阳光能转换为直流电，通过汇流箱汇集后，接入直流配电柜。

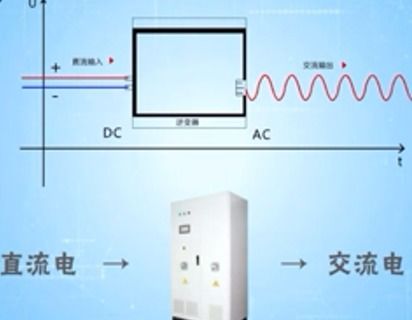

直流配电柜将汇集的直流电送至逆变器，逆变器将直流电转换为交流电。

交流配电柜对转换后的交流电进行分配和控制，送至电网或负载。

电能质量监测装置实时监测电能质量，确保电网稳定运行。

防孤岛保护装置在电网故障时，自动切断光伏发电系统与电网的连接，保障人员和设备安全。

四、光伏发电配电箱系统图设计要点

光伏发电配电箱系统图设计应考虑以下要点：

安全性：确保系统在运行过程中，能够有效防止触电、短路等事故发生。

可靠性：系统应具备较高的可靠性，确保长时间稳定运行。

经济性：在满足安全、可靠的前提下，尽量降低系统成本。

可扩展性：系统设计应考虑未来扩容的需求，方便后续升级。

智能化：系统应具备一定的智能化水平，便于远程监控和管理。

五、光伏发电配电箱系统图应用案例

以下为光伏发电配电箱系统图在实际应用中的案例：

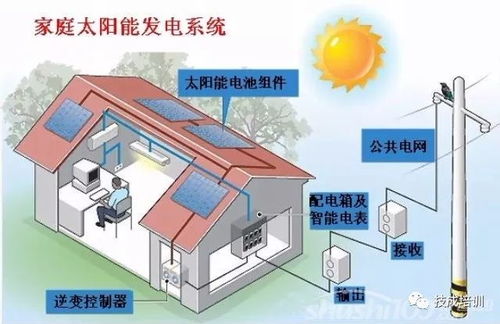

家庭光伏发电系统：将光伏发电配电箱系统图应用于家庭光伏发电，实现家庭用电自给自足。

商业光伏发电系统：将光伏发电配电箱系统图应用于商业建筑，降低企业用电成本。

光伏扶贫项目：将光伏发电配电箱系统图应用于光伏扶贫项目，为贫困地区提供清洁能源。

光伏发电配电箱系统图是光伏发电系统的重要组成部分，其设计合理与否直接影响到系统的安全、可靠和经济性。本文对光伏发电配电箱系统图进行了详细解析，旨在为光伏发电系统的设计、施工和运维提供参考。
