格雷母线定位系统：高精度位移测量的革命性技术

随着工业自动化和智能化水平的不断提高，对设备定位精度的要求也越来越高。格雷母线定位系统作为一种高精度、非接触式的位移测量技术，已经在多个领域得到了广泛应用。本文将详细介绍格雷母线定位系统的组成、工作原理以及其在工业自动化中的应用。

一、格雷母线定位系统的组成

格雷母线定位系统主要由以下几个部分组成：

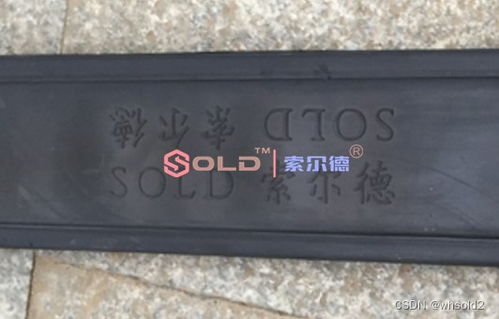

格雷母线：类似于一把有刻度的尺子，沿着移动机车（如斗轮堆取料机）运行轨道方向铺设。其长度可根据工程需求定制，格雷母线上的编码序列基于格雷码原理，确保在任意两个相邻位置间只有一位二进制数变化，从而提高定位精度和稳定性。

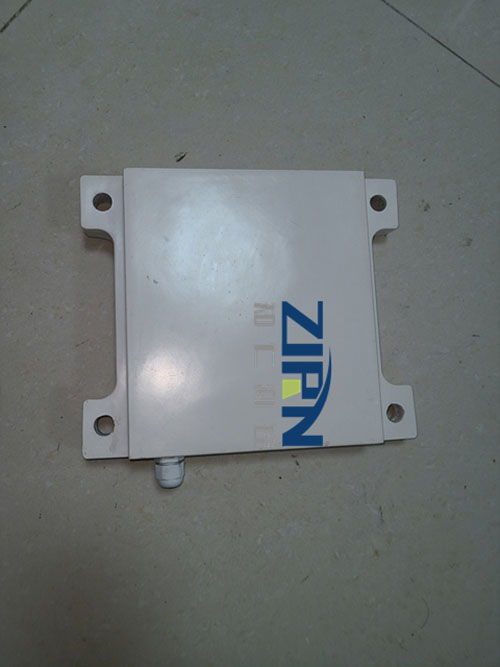

天线箱：安装在移动机车上，类似指针，指向的刻度即为移动搬运设备的位置值。天线箱与格雷母线之间通过电磁耦合进行通信，无需接触，避免了传统接触式测量中的磨损问题。

地址编码器和解码器：地址编码器用于将位置信息编码成可传输的信号，而地址解码器则负责接收并解码这些信号，将其转化为移动设备的具体位置信息。

二、格雷母线定位系统的工作原理

格雷母线定位系统的工作原理基于电磁感应原理。当移动机车（如斗轮堆取料机）在轨道上运行时，天线箱会感应到格雷母线上的编码信息，并将其传输给地址解码器。解码器解析出位置信息后，将其发送给控制系统。

具体过程如下：

天线箱中的线圈通入交变电流，产生交变磁场。

交变磁场在格雷母线上产生感应电流，该电流的频率与格雷母线上的编码序列相对应。

天线箱将感应电流的频率信号传输给地址解码器。

地址解码器解析出位置信息，并将其发送给控制系统。

三、格雷母线定位系统的应用

格雷母线定位系统具有高精度、非接触式、稳定性高等优点，在工业自动化领域得到了广泛应用，以下列举几个典型应用场景：

煤炭行业：在煤码头自动化翻堆及取料集控系统中，格雷母线定位系统用于实现对斗轮堆取料机等大型机械设备的精准定位和自动化控制，提高作业效率，降低能耗。

平板小车运动监测与控制系统：格雷母线定位系统用于监测和控制平板小车的运动，满足对平板小车精确控制的需求。

焦炉移动机车连锁控制系统：格雷母线定位系统用于实现推焦车、拦焦车、熄焦车、装煤车、导烟车的集中监控和系统管理，提高生产效率，保障生产安全。

格雷母线定位系统作为一种高精度、非接触式的位移测量技术，在工业自动化领域具有广泛的应用前景。随着技术的不断发展和完善，格雷母线定位系统将在更多领域发挥重要作用，为我国工业自动化和智能化发展贡献力量。
