氟利昂制冷系统流程图详解

一、氟利昂制冷系统概述

氟利昂制冷系统是一种利用氟利昂作为制冷剂的制冷系统。氟利昂具有化学稳定性好、无毒、不燃烧、热力学性能优良等特点，是目前应用最广泛的制冷剂之一。

二、氟利昂制冷系统流程图组成

氟利昂制冷系统流程图主要由以下几个部分组成：

压缩机：将低温低压的氟利昂蒸气压缩成高温高压的氟利昂蒸气。

冷凝器：将高温高压的氟利昂蒸气冷凝成液态氟利昂。

膨胀阀：将液态氟利昂降压、降温，使其在蒸发器中蒸发。

蒸发器：将液态氟利昂蒸发成蒸气，吸收被冷却物体的热量。

储液器：储存液态氟利昂，保证系统正常运行。

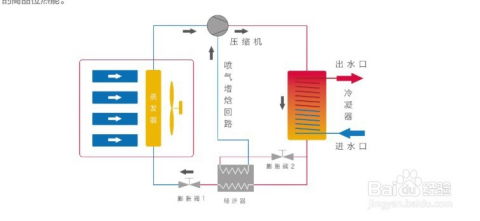

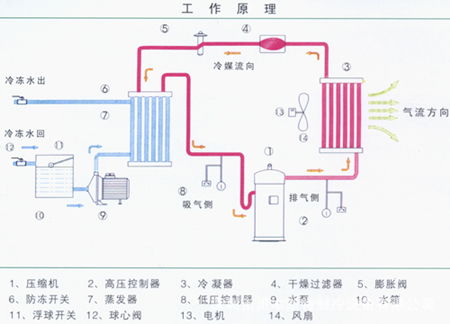

三、氟利昂制冷系统工作原理

氟利昂制冷系统的工作原理如下：

压缩机将低温低压的氟利昂蒸气吸入，压缩成高温高压的氟利昂蒸气。

高温高压的氟利昂蒸气进入冷凝器，在冷凝器中与冷却介质（如水、空气等）进行热交换，将热量传递给冷却介质，使氟利昂蒸气冷凝成液态氟利昂。

液态氟利昂经过膨胀阀，降压、降温，进入蒸发器。

在蒸发器中，液态氟利昂蒸发成蒸气，吸收被冷却物体的热量，使被冷却物体温度降低。

蒸发后的氟利昂蒸气再次被压缩机吸入，开始新一轮的循环。

四、氟利昂制冷系统流程图特点

氟利昂制冷系统流程图具有以下特点：

结构简单：系统主要由压缩机、冷凝器、膨胀阀、蒸发器等组成，便于安装和维护。

运行稳定：系统运行过程中，各部件之间相互配合，确保制冷效果。

节能环保：氟利昂制冷剂具有较高的热力学性能，系统运行效率高，且对环境友好。

氟利昂制冷系统流程图是制冷行业的重要参考资料，了解其工作原理和特点对于从事制冷行业的人员具有重要意义。本文对氟利昂制冷系统流程图进行了详细解析，希望对读者有所帮助。
