供暖系统原理图解析：从设计到应用

一、供暖系统概述

供暖系统是利用热能将热量传递到室内，使室内温度达到舒适水平的设备系统。它主要由热源、热媒、输送管道、散热设备、控制系统等组成。

二、供暖系统原理图组成

1. 热源：热源是供暖系统的能量来源，常见的有锅炉、热泵、地热能等。

2. 热媒：热媒是传递热量的介质，常见的有水、蒸汽、空气等。

3. 输送管道：输送管道负责将热媒从热源输送到散热设备。

4. 散热设备：散热设备将热媒中的热量传递到室内，常见的有散热器、地暖、辐射板等。

5. 控制系统：控制系统负责调节供暖系统的运行参数，保证室内温度的稳定。

三、供暖系统原理图工作原理

1. 热源加热热媒：热源将热媒加热，使其温度升高。

2. 热媒输送：通过输送管道将加热后的热媒输送到散热设备。

3. 热量传递：散热设备将热媒中的热量传递到室内，使室内温度升高。

4. 回收热媒：散热后的热媒通过回水管路返回热源，再次加热。

5. 控制调节：控制系统根据室内温度变化，调节热源加热强度和散热设备运行状态，保证室内温度的稳定。

四、供暖系统原理图设计要点

1. 热源选择：根据建筑物的供暖需求、地理位置、能源价格等因素选择合适的热源。

2. 热媒选择：根据热源类型、散热设备类型、建筑结构等因素选择合适的热媒。

3. 输送管道设计：合理设计输送管道的直径、长度、坡度等参数，保证热媒的稳定输送。

4. 散热设备布置：根据室内空间布局、散热需求等因素合理布置散热设备。

5. 控制系统设计：设计合理的控制系统，实现室内温度的稳定调节。

五、供暖系统原理图应用实例

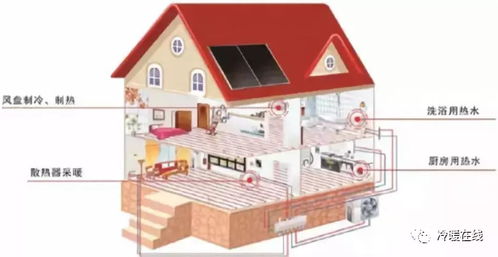

1. 住宅供暖系统：住宅供暖系统通常采用地暖或散热器作为散热设备，通过锅炉或热泵作为热源，实现室内温度的稳定。

2. 商业建筑供暖系统：商业建筑供暖系统通常采用集中供暖方式，通过锅炉或热泵加热水，通过输送管道将热水输送到各个房间，实现室内温度的稳定。

3. 工业建筑供暖系统：工业建筑供暖系统通常采用高温蒸汽作为热媒，通过管道将蒸汽输送到各个车间，实现室内温度的稳定。

供暖系统原理图是设计供暖系统的关键依据，了解其原理和设计要点对于保证供暖系统的稳定运行具有重要意义。本文从供暖系统概述、原理图组成、工作原理、设计要点、应用实例等方面进行了详细解析，希望对读者有所帮助。
