供暖系统施工图：设计与施工的关键指南

随着城市化进程的加快，供暖系统在建筑中的应用越来越广泛。供暖系统施工图作为设计和施工的重要依据，对于确保供暖系统的正常运行和节能效果至关重要。本文将详细介绍供暖系统施工图的内容、作用以及识读方法。

一、供暖系统施工图概述

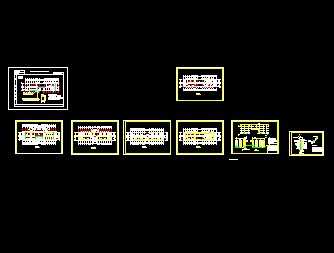

供暖系统施工图是建筑供暖工程的重要组成部分，它包括平面图、系统图、详图、设计施工说明、目录、图例和设备、材料明细表等。这些图纸共同构成了一个完整的供暖系统设计文件。

二、供暖系统施工图的内容

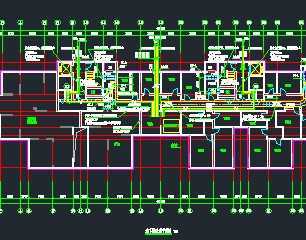

1. 平面图：平面图是供暖系统施工图的基础，它利用正投影原理，采用水平全剖的方法，表示出建筑物各层采暖管道与设备的平面布置。平面图包括标准层平面图、顶层平面图和底层平面图。

标准层平面图：表明立管位置及立管编号，散热器的安装位置、类型、片数及安装方式。

顶层平面图：除了有与标准层平面图相同的内容外，还应表明总立管、水平干管的位置、走向、立管编号及干管上阀门、固定支架的安装位置及型号；膨胀水箱、集气罐等设备的安装位置、型号及其与管道的连接情况。

底层平面图：除了有标准层平面图相同的内容外，还应表明与引入口的位置、供、回管的走向、位置及采用的标准图号（或详图号），回水干管的位置，室内管沟（包括过门地沟）的位置及主要尺寸，活动盖板和管道支架的设置位置。

三、轴测图（系统图）

轴测图，又称系统图，是表示采暖系统的空间布置情况、散热器与管道空间连接形式，设备、管道附件等空间关系的立体图。轴测图标有立管编号、管道标高、各管段管径、水平干管的坡度、散热器的片数（长度）及集气罐、膨胀水箱、阀件的位置、型号规格等。

四、供暖系统施工图的作用

1. 设计依据：供暖系统施工图是设计师进行供暖系统设计的重要依据，确保设计方案的合理性和可行性。

2. 施工指导：施工图详细描述了供暖系统的布置、管道走向、设备安装等，为施工人员提供了明确的施工指导。

3. 质量控制：施工图可以作为质量控制的标准，确保供暖系统的施工质量。

4. 运维管理：供暖系统施工图对于运维人员来说，是了解系统结构、设备参数、运行状况的重要资料。

五、供暖系统施工图的识读方法

1. 了解图纸内容：首先，要熟悉供暖系统施工图的内容，包括平面图、系统图、详图等。

2. 分析图纸关系：通过分析图纸之间的关系，了解供暖系统的整体布局和设备配置。

3. 识读技术参数：仔细阅读图纸中的技术参数，如管道直径、散热器片数、设备型号等。

4. 对照实际施工：在施工过程中，要对照施工图进行施工，确保施工质量。

供暖系统施工图是建筑供暖工程的重要组成部分，对于设计和施工具有重要意义。了解供暖系统施工图的内容、作用和识读方法，有助于提高供暖系统的设计质量、施工质量和运维管理水平。
