光学系统MTF（调制传递函数）解析与应用

光学系统的性能评估是光学设计中的重要环节，其中MTF（调制传递函数）是衡量光学系统成像质量的关键指标之一。本文将深入解析MTF的概念、计算方法以及在光学系统设计中的应用。

一、MTF的定义与意义

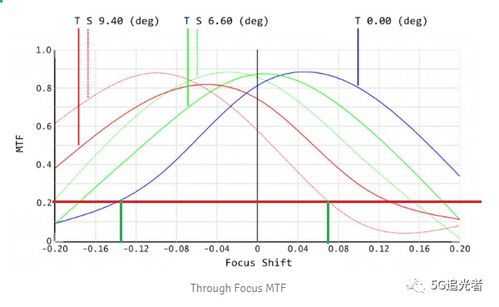

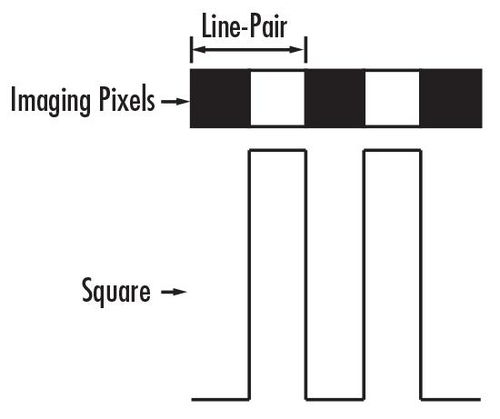

MTF（Modulation Transfer Function）即调制传递函数，它描述了光学系统对图像细节的传递能力。具体来说，MTF是空间频率的函数，表示光学系统在传递图像细节时，不同空间频率下的对比度传递效率。

二、MTF的计算方法

MTF的计算方法主要有两种：实验测量法和理论计算法。

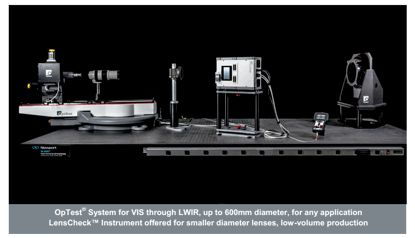

1. 实验测量法

实验测量法是通过搭建实验平台，对光学系统进行成像，然后通过图像处理技术得到MTF。具体步骤如下：

搭建实验平台，包括光源、光学系统、探测器等。

对光学系统进行成像，得到图像。

对图像进行处理，提取空间频率信息。

计算不同空间频率下的对比度传递效率，得到MTF。

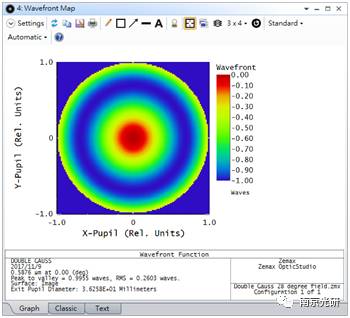

2. 理论计算法

理论计算法是根据光学系统的结构参数和材料特性，通过光学设计软件进行模拟计算，得到MTF。具体步骤如下：

建立光学系统的数学模型。

根据光学系统的结构参数和材料特性，计算光学系统的传递函数。

将传递函数转换为MTF。

三、MTF在光学系统设计中的应用

MTF在光学系统设计中的应用主要体现在以下几个方面：

1. 优化光学系统结构

通过分析MTF，可以了解光学系统在不同空间频率下的成像质量，从而对光学系统结构进行优化，提高成像质量。

2. 选择合适的材料

MTF与光学系统的材料特性密切相关，通过分析MTF，可以了解不同材料对成像质量的影响，从而选择合适的材料。

3. 评估光学系统性能

MTF是衡量光学系统成像质量的重要指标，通过分析MTF，可以评估光学系统的性能，为光学系统设计提供依据。

MTF是光学系统设计中的重要指标，通过对MTF的解析和应用，可以提高光学系统的成像质量，为光学系统设计提供有力支持。在光学系统设计过程中，应充分重视MTF的作用，以实现高质量的光学系统设计。
