工业机械手液压系统设计要点分析

随着工业自动化程度的不断提高，工业机械手在制造业中的应用越来越广泛。液压系统作为工业机械手的重要组成部分，其设计直接影响到机械手的性能和可靠性。本文将分析工业机械手液压系统设计的关键要点。

一、系统需求分析

在进行液压系统设计之前，首先要对工业机械手的应用场景和需求进行详细分析。这包括机械手的负载能力、运动速度、精度要求、工作环境等因素。通过对系统需求的明确，可以为后续的设计提供依据。

二、液压元件选择

液压元件是液压系统的核心组成部分，包括液压泵、液压缸、液压阀、油箱等。在选择液压元件时，应考虑以下因素：

液压泵：根据机械手的负载能力和运动速度选择合适的液压泵，确保系统稳定运行。

液压缸：根据机械手的运动方式和负载要求选择合适的液压缸，保证运动精度和稳定性。

液压阀：根据系统控制需求选择合适的液压阀，实现精确的流量和压力控制。

油箱：选择合适的油箱容量，确保系统油液充足，减少油液污染。

三、液压系统设计

液压系统设计主要包括以下几个方面：

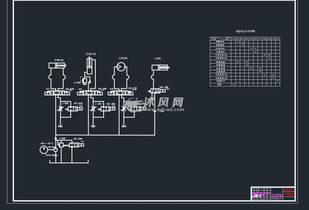

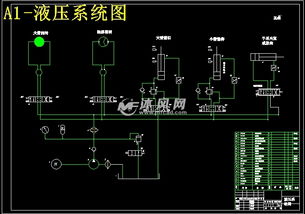

液压回路设计：根据机械手的运动规律和负载要求，设计合理的液压回路，确保系统高效、稳定运行。

压力损失计算：对液压回路进行压力损失计算，确保系统压力满足设计要求。

温升计算：对液压系统进行温升计算，确保系统在高温环境下稳定运行。

油液选择：根据系统工作环境和液压元件要求，选择合适的油液，保证系统性能和寿命。

四、控制系统设计

控制系统是液压系统的“大脑”，负责对液压系统进行实时监控和控制。控制系统设计主要包括以下内容：

传感器选择：根据系统需求选择合适的传感器，实现对液压系统各个参数的实时监测。

控制器设计：根据系统控制需求设计控制器，实现对液压系统的精确控制。

人机界面设计：设计友好的人机界面，方便操作人员对系统进行监控和操作。

五、系统测试与优化

液压系统设计完成后，需要进行系统测试和优化。测试内容包括：

系统性能测试：测试系统在负载、速度、精度等方面的性能。

系统稳定性测试：测试系统在长时间运行下的稳定性。

系统可靠性测试：测试系统在恶劣环境下的可靠性。

根据测试结果，对系统进行优化，提高系统性能和可靠性。

六、结论

工业机械手液压系统设计是一个复杂的过程，需要综合考虑多个因素。通过以上分析，可以为工业机械手液压系统设计提供一定的参考。在实际设计过程中，应根据具体需求进行优化，以提高系统性能和可靠性。
