FANUC系统操作面板详解：功能与使用方法

FANUC系统作为数控机床领域的重要品牌，其操作面板的设计简洁实用，功能丰富。本文将详细介绍FANUC系统操作面板的各项功能及其使用方法，帮助用户更好地掌握数控机床的操作。

一、FANUC系统操作面板概述

FANUC系统操作面板通常由两部分组成：小面板和大面板。小面板上主要安装有主轴负载表及控制器电源通断按钮，而大面板则集成了各种按钮、指示灯和操作部件。

二、FANUC系统操作面板功能详解

1. CYCLE START（程序执行启动按钮）

当选择自动操作方式时，按下此按钮，所选程序将自动开始执行。执行期间，按钮内指示灯点亮。

2. FEED HOLD（进给保持按钮）

在自动执行程序期间，按下此按钮，机床运动轴将减速停止。

3. MODE SELECT（方式选择开关）

该开关用于选择机床的工作方式，包括：

EDIT：编辑方式

AUTO：自动方式

MDI：手动数据输入方式

JOG：点动进给方式

HANDLE：手摇脉冲发生器进给方式

RAPID：手动快速进给方式

ZRN：手动返回机床参考零点方式

DNC：DNC工作方式

TEACH.H：手轮示教方式

4. FEEDRATE OVERRIDE（进给速率修调开关）

在给定的F指令进给时，可在0—150％的范围内修改进给率。在JOG方式时，也可用其改变JOG速率。

5. BDT（程序段跳步功能按钮）

在自动操作时，按下此按钮，程序中有“/”的程序段将不执行。

6. SBK（单程序段执行按钮）

在自动操作执行程序时，按下此按钮，将执行当前程序段，并停止后续程序段的执行。

三、FANUC系统操作面板使用方法

1. 开机操作

首先，将机床电源开关打开，然后按下操作面板上的“START”按钮，等待机床启动完成。

2. 回参考点操作

在开机后，按下操作面板上的“HOME”按钮，选择各轴，按住按钮，机床将自动返回参考点。

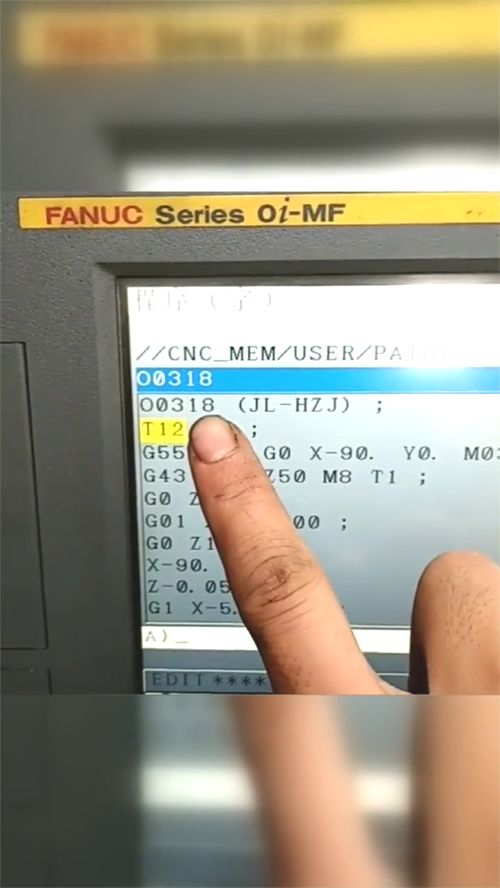

3. 程序编辑与执行

在编辑方式下，用户可以通过操作面板上的键盘输入程序指令。编辑完成后，切换到自动方式，按下“CYCLE START”按钮，程序将自动执行。

4. 手动操作

在手动方式下，用户可以通过操作面板上的按钮进行手动进给、快速进给、主轴正转/反转等操作。

FANUC系统操作面板功能丰富，操作简便。通过本文的介绍，相信用户已经对FANUC系统操作面板有了更深入的了解。在实际操作过程中，用户还需不断实践，熟练掌握各项功能，以确保数控机床的正常运行。
