光栅测量系统的原理与应用

光栅测量系统是一种基于光栅原理的高精度测量技术，广泛应用于工业自动化、精密加工、航空航天等领域。本文将详细介绍光栅测量系统的原理、组成以及应用。

一、光栅测量系统的原理

光栅测量系统的工作原理基于光栅的衍射和干涉现象。当光线通过光栅时，会发生衍射和干涉，形成一系列明暗相间的条纹，称为莫尔条纹。通过测量莫尔条纹的变化，可以精确地计算出光栅的位移量。

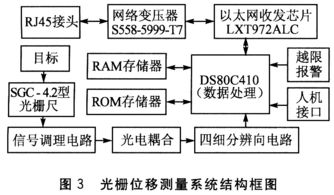

二、光栅测量系统的组成

光栅测量系统主要由以下几部分组成：

光栅尺：光栅尺是光栅测量系统的核心部件，其上刻有均匀分布的刻线，用于产生莫尔条纹。

光源：光源为光栅尺提供照明，常用的光源有钨丝灯泡、半导体发光二极管等。

光电接收元件：光电接收元件用于接收光栅尺上产生的莫尔条纹信号，常用的光电接收元件有光电二极管、光敏三极管等。

信号处理电路：信号处理电路用于对光电接收元件接收到的信号进行处理，如放大、整形、细分等。

显示装置：显示装置用于显示测量结果，如数字显示屏、打印机等。

三、光栅测量系统的应用

光栅测量系统具有高精度、高分辨率、抗干扰能力强等优点，在各个领域都有广泛的应用。

工业自动化：在工业自动化领域，光栅测量系统可用于检测机械臂的运动轨迹、机器人定位等。

精密加工：在精密加工领域，光栅测量系统可用于检测工件尺寸、形状等，提高加工精度。

航空航天：在航空航天领域，光栅测量系统可用于测量飞机、卫星等飞行器的姿态、速度等参数。

科研领域：在科研领域，光栅测量系统可用于测量物理量、生物量等，为科学研究提供数据支持。

四、光栅测量系统的优势

与传统的测量方法相比，光栅测量系统具有以下优势：

高精度：光栅测量系统具有较高的测量精度，可达纳米级。

高分辨率：光栅测量系统具有较高的分辨率，可达0.1微米。

抗干扰能力强：光栅测量系统具有较强的抗干扰能力，适用于恶劣环境。

易于实现自动化：光栅测量系统易于与计算机控制系统结合，实现自动化测量。

光栅测量系统是一种基于光栅原理的高精度测量技术，具有广泛的应用前景。随着光栅测量技术的不断发展，其在各个领域的应用将越来越广泛。
