风光互补发电系统图详解

随着全球能源需求的不断增长和环境保护意识的提高，可再生能源发电技术得到了广泛关注。风光互补发电系统作为一种结合了风能和太阳能的发电方式，因其高效、环保、可持续的特点，在国内外得到了广泛应用。本文将详细介绍风光互补发电系统的组成、工作原理以及系统图。

一、系统组成

风光互补发电系统主要由以下几个部分组成：

太阳能光伏电池板：将太阳光能转化为电能。

风力发电机：将风能转化为电能。

控制器：对太阳能光伏电池板和风力发电机的输出电能进行管理和控制。

蓄电池组：储存电能，为负载提供稳定电源。

逆变器：将直流电能转换为交流电能，满足负载需求。

负载：消耗电能的设备，如照明、家电等。

二、工作原理

风光互补发电系统的工作原理如下：

太阳能光伏电池板和风力发电机分别将太阳光能和风能转化为电能。

控制器对太阳能光伏电池板和风力发电机的输出电能进行管理和控制，确保电能质量。

蓄电池组对电能进行储存，为负载提供稳定电源。

逆变器将蓄电池组储存的直流电能转换为交流电能，满足负载需求。

负载消耗电能，实现照明、家电等功能。

三、系统图

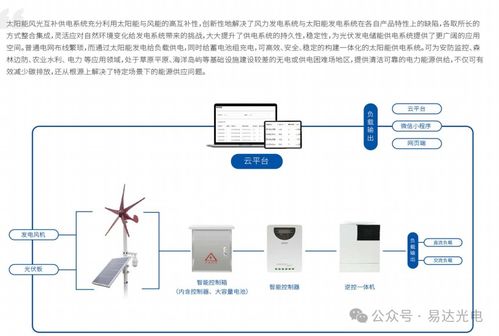

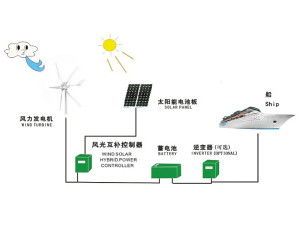

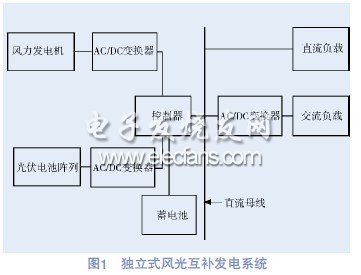

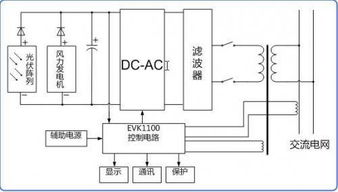

以下为风光互补发电系统的典型系统图：
