工控系统的组成,工控系统的组成概述

工控系统的组成概述

工业控制系统（Industrial Control System，简称ICS）是用于监控和控制工业过程的计算机系统。它广泛应用于能源、制造、交通、水利等行业，是工业自动化领域的重要组成部分。工控系统的组成复杂，涉及多个子系统与组件，共同协作以实现工业生产过程的自动化控制。

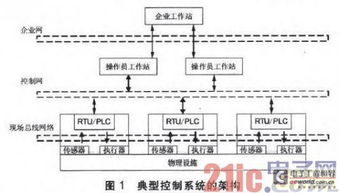

工控系统的基本组成部分

1. 控制组件

控制组件是工控系统的核心，负责接收传感器信号，根据预设的控制策略进行数据处理，并输出控制信号给执行器。常见的控制组件包括：

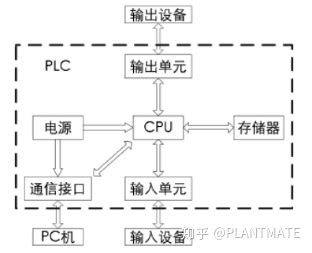

可编程逻辑控制器（PLC）：用于实现逻辑控制、顺序控制、定时、计数和算术运算等功能。

分布式控制系统（DCS）：由多个控制单元组成，实现分散控制、集中操作、分级管理和灵活配置。

过程控制系统（PCS）：针对特定工业过程进行控制，如化工、石油、食品等行业。

2. 监测组件

监测组件负责实时采集工业生产过程中的各种数据，如温度、压力、流量、速度等。常见的监测组件包括：

传感器：将物理量转换为电信号，如温度传感器、压力传感器、流量传感器等。

数据采集与监视控制系统（SCADA）：通过远程终端单元（RTU）采集现场数据，并通过通信网络传输至主控单元。

3. 数据处理与展示组件

数据处理与展示组件负责对采集到的数据进行处理、存储和分析，并将结果显示给操作人员。常见的组件包括：

人机界面（HMI）：用于显示实时数据、历史数据和报警信息，方便操作人员监控和控制。

数据库：存储历史数据和实时数据，为数据分析提供数据支持。

分析软件：对采集到的数据进行处理和分析，为生产优化和决策提供依据。

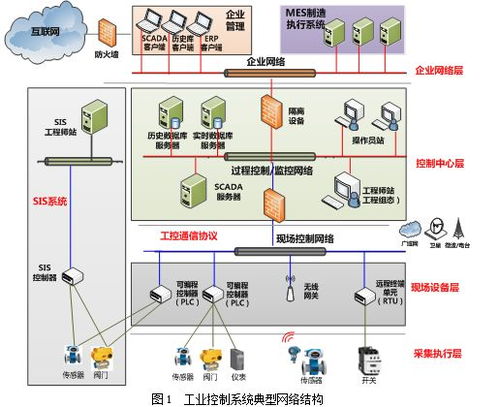

工控系统的网络通信

工控系统的网络通信是实现各组件之间数据交换和信息共享的重要手段。常见的网络通信技术包括：

以太网：广泛应用于工控系统，具有高速、稳定和可靠的特点。

现场总线：用于连接现场设备和控制器，具有实时、可靠和低成本的特点。

无线通信：适用于移动设备和远程监控，具有灵活性和便捷性的特点。

工控系统的安全需求

随着工控系统在工业生产中的广泛应用，其安全需求日益凸显。工控系统的安全需求主要包括：

物理安全：防止非法入侵、破坏和盗窃。

网络安全：防止网络攻击、数据泄露和恶意代码传播。

系统安全：防止系统故障、数据丢失和业务中断。

工控系统是工业自动化领域的重要组成部分，其组成复杂，涉及多个子系统与组件。了解工控系统的组成有助于更好地理解其工作原理和功能，为工业生产提供高效、稳定和安全的自动化控制。随着技术的不断发展，工控系统将更加智能化、网络化和安全化，为工业生产带来更多便利和效益。
