DCS控制系统组成详解

随着工业自动化程度的不断提高，DCS（分散控制系统）作为一种先进的工业控制系统，广泛应用于石油、化工、电力、冶金等行业。本文将详细介绍DCS控制系统的组成及其各个部分的功能。

一、DCS控制系统的概述

DCS控制系统是一种基于计算机技术的分布式控制系统，它将控制功能分散到各个控制站，通过通信网络实现集中监控和操作。DCS系统具有可靠性高、易于扩展、易于维护等优点。

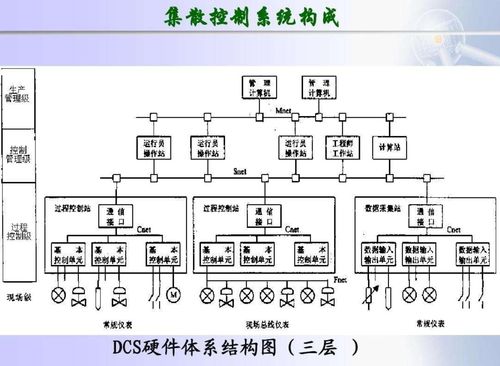

二、DCS控制系统的组成

DCS控制系统主要由以下几部分组成：

1. 过程控制站

过程控制站是DCS系统的核心部分，负责对现场设备进行实时监控和控制。过程控制站通常包括以下功能模块：

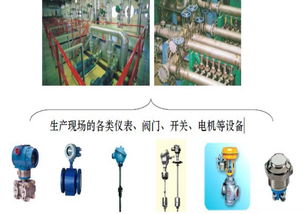

输入/输出模块（I/O）：负责采集现场仪表的信号，并将信号转换为数字信号供CPU处理。

CPU模块：负责执行控制算法，对现场设备进行控制。

通信模块：负责与其他控制站进行通信，实现数据交换。

2. 操作员站

操作员站是DCS系统的用户界面，负责对现场设备进行监控、操作和报警处理。操作员站通常包括以下功能模块：

人机界面（HMI）：显示现场设备的实时数据和报警信息。

操作控制：实现对现场设备的启停、调节等操作。

报警处理：对现场设备的异常情况进行报警处理。

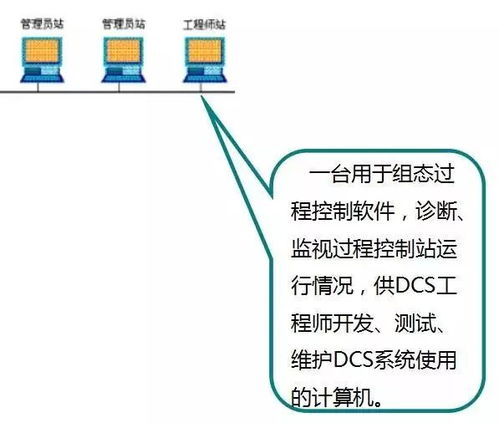

3. 工程师站

工程师站是DCS系统的配置和管理中心，负责对系统进行配置、组态和维护。工程师站通常包括以下功能模块：

系统配置：对DCS系统进行配置，包括控制策略、报警规则等。

组态：对现场设备进行组态，包括设备参数、控制算法等。

维护：对DCS系统进行维护，包括软件升级、硬件更换等。

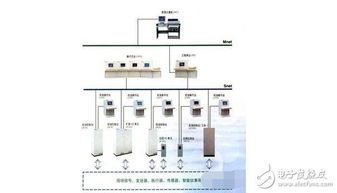

4. 系统网络

系统网络是DCS系统的通信基础，负责连接各个控制站、操作员站和工程师站。系统网络通常采用以太网、现场总线等通信技术。

三、DCS控制系统的特点

DCS控制系统具有以下特点：

可靠性高：采用冗余设计，确保系统在故障情况下仍能正常运行。

易于扩展：可根据实际需求进行扩展，满足不同规模的生产需求。

易于维护：采用模块化设计，便于维护和更换。

开放性：支持多种通信协议，便于与其他系统进行集成。

DCS控制系统作为一种先进的工业控制系统，在提高生产效率、降低生产成本、保障生产安全等方面发挥着重要作用。了解DCS控制系统的组成和特点，有助于更好地应用和推广DCS技术。
