什么是ER模型？

ER模型在数据库设计中的作用

ER模型在数据库设计中扮演着至关重要的角色，以下是其在数据库设计中的几个主要作用：

概念建模：ER模型提供了一种直观的方式来表示现实世界中的实体及其关系，帮助设计人员理解业务需求和业务流程，确保数据库设计符合实际需求。

数据组织和结构优化：通过ER模型，设计人员可以确定实体、属性和关系，从而设计出高效的数据库结构。同时，ER模型有助于识别冗余数据，设计更有效的数据表及其关系，提高数据的一致性和完整性。

沟通工具：ER模型是非技术用户和技术用户之间的桥梁，能够帮助双方理解数据库的结构和关系。业务分析师、数据库管理员、开发人员和最终用户都可以通过ER图来讨论和沟通数据库设计。

数据库规范化：ER模型有助于识别并应用数据库规范化原则，通过分解数据来减少数据冗余，提高数据质量和查询效率。设计师可以通过ER图，逐步将高层次的ER模型转换为符合第三范式（3NF）或更高范式的数据库表结构。

系统实现和维护：ER图是数据库物理设计和实现的基础。通过ER图，可以生成SQL脚本，用于创建数据库表和索引，从而实现数据库的物理结构。

ER模型的组成元素

ER模型包含以下三个基本元素：

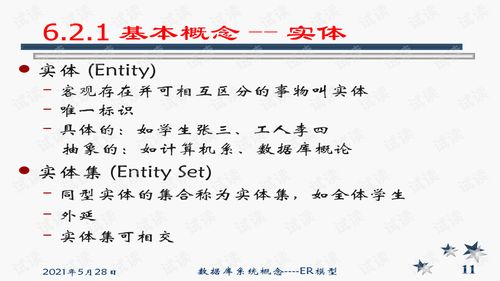

实体（Entity）：实体是现实世界中具有独立存在意义的事物，如学生、员工、产品等。在ER图中，实体用矩形框表示，框内写上实体名称。

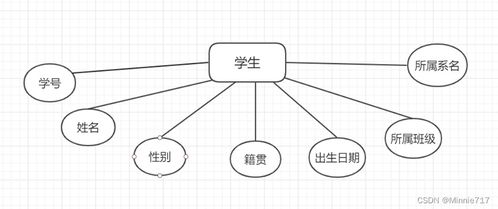

属性（Attribute）：属性是实体的特征，用于描述实体的性质。例如，学生的属性包括学号、姓名、性别等。在ER图中，属性用椭圆形表示，并用线连接到对应的实体。

关系（Relationship）：关系表示实体之间的联系。例如，学生与课程之间的关系可以表示为“选课”。在ER图中，关系用菱形表示，并用线连接到相关的实体。

ER模型的应用实例

以下是一个简单的ER模型应用实例，用于描述一个学校的学生、课程和教师之间的关系：

实体：学生（Student）、课程（Course）、教师（Teacher）

属性：学生（Student）- 学号、姓名、性别；课程（Course）- 课程号、课程名、学分；教师（Teacher）- 教师号、姓名、职称

关系：学生与课程之间的关系为“选课”，表示学生可以选择多门课程；教师与课程之间的关系为“授课”，表示教师可以教授多门课程。

ER模型是数据库设计中不可或缺的工具，它帮助设计人员更好地理解和设计数据库结构，提高数据质量和查询效率。通过ER模型，我们可以将现实世界中的事物抽象为数据库中的数据模型，从而实现数据库的合理设计和高效应用。
