Excel工程板金放样系统的设计与应用

随着现代制造业的快速发展，板金加工在航空航天、汽车制造、船舶建造等领域扮演着重要角色。传统的板金放样工作依赖于手工计算和绘图，效率低下且容易出错。为了提高板金放样的效率和准确性，本文将介绍一种基于Excel的工程板金放样系统的设计与应用。

一、系统概述

Excel工程板金放样系统是一种利用Microsoft Excel软件进行板金放样设计的工具。该系统通过自定义函数和公式，实现板金展开图的自动生成，大大提高了放样工作的效率和质量。

二、系统设计

2.1 系统功能设计

Excel工程板金放样系统主要包括以下功能：

几何图形绘制：提供基本的几何图形绘制功能，如直线、圆、弧等。

尺寸标注：自动标注图形尺寸，方便用户查看和修改。

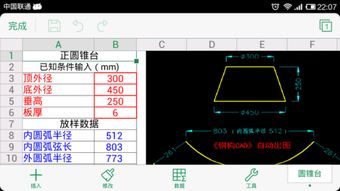

展开图生成：根据输入的几何参数，自动生成板金展开图。

材料计算：根据展开图计算所需材料数量。

数据导出：将放样结果导出为图片或PDF格式，方便打印和分享。

2.2 系统架构设计

Excel工程板金放样系统采用模块化设计，主要包括以下模块：

用户界面模块：负责用户与系统的交互。

几何图形处理模块：实现几何图形的绘制、编辑和计算。

展开图生成模块：根据输入的几何参数生成板金展开图。

材料计算模块：根据展开图计算所需材料数量。

数据导出模块：将放样结果导出为图片或PDF格式。

三、系统实现

3.1 几何图形处理模块实现

几何图形处理模块主要利用Excel的VBA（Visual Basic for Applications）编程语言实现。通过编写自定义函数和过程，实现几何图形的绘制、编辑和计算。

3.2 展开图生成模块实现

展开图生成模块根据输入的几何参数，通过计算几何关系，自动生成板金展开图。该模块采用以下步骤实现：

输入几何参数：用户输入板金构件的几何参数，如长度、宽度、角度等。

计算几何关系：根据输入的几何参数，计算展开图中的几何关系。

绘制展开图：根据计算得到的几何关系，绘制板金展开图。

四、系统应用

Excel工程板金放样系统在实际应用中具有以下优势：

提高效率：自动生成展开图，减少手工计算和绘图时间。

降低误差：通过精确计算，减少人为误差。

方便协作：导出图片或PDF格式的放样结果，方便团队成员共享和讨论。

降低成本：减少材料浪费，降低生产成本。

五、结论

Excel工程板金放样系统是一种高效、准确的板金放样工具。通过该系统，可以显著提高板金放样工作的效率和质量，为制造业的发展提供有力支持。

Excel, 板金放样, 系统设计, VBA, 工程应用
