DSP最小系统：构建数字信号处理的基础

DSP（数字信号处理）技术在现代电子设备中扮演着至关重要的角色。为了使DSP芯片能够正常运行，我们需要构建一个最小系统。本文将详细介绍DSP最小系统的组成、作用以及构建方法。

一、什么是DSP最小系统？

DSP最小系统是指能够使DSP芯片正常运行的最基本硬件环境。它包括电源电路、时钟电路、复位电路、存储器系统以及外部连接电路等。通过这些基本组件，DSP芯片可以完成基本的数字信号处理任务。

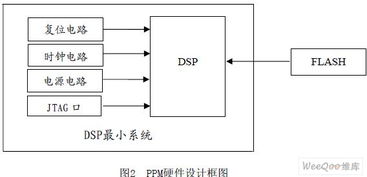

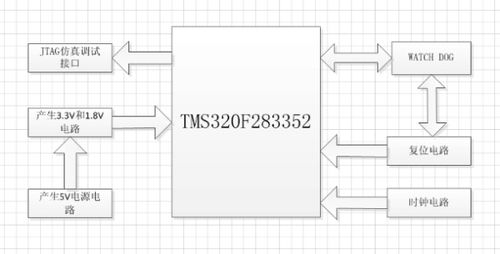

二、DSP最小系统的组成

1. 电源电路

电源电路为DSP芯片提供稳定的电源，确保其正常工作。通常，电源电路包括稳压电路、滤波电路和电源开关等。

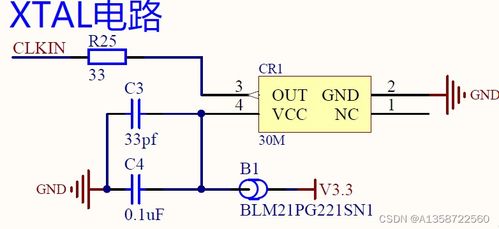

2. 时钟电路

时钟电路为DSP芯片提供时钟信号，控制其工作节奏。时钟电路通常由晶振、时钟分配器等组成。

3. 复位电路

复位电路用于初始化DSP芯片，使其从稳定状态开始工作。复位电路通常由复位按钮、复位芯片等组成。

4. 存储器系统

存储器系统包括程序存储器和数据存储器。程序存储器用于存放DSP芯片要执行的程序，数据存储器用于存放程序运行过程中产生的数据。

5. 外部连接电路

外部连接电路包括串口、JTAG接口等，用于与上位机或其他设备进行通信。

三、DSP最小系统的构建方法

1. 购买现成的最小系统板

市场上有很多现成的DSP最小系统板，可以直接购买使用。这些板子通常已经包含了所有必要的组件，用户只需将DSP芯片插入即可。

2. 自行设计最小系统

如果需要定制特定的功能或降低成本，可以自行设计最小系统。设计过程中，需要根据DSP芯片的数据手册选择合适的元器件，并按照电路原理图进行焊接。

四、DSP最小系统的注意事项

1. 电源稳定性

电源稳定性对DSP芯片的正常工作至关重要。在设计电源电路时，应确保电源输出电压稳定，纹波小。

2. 时钟信号质量

时钟信号质量直接影响DSP芯片的性能。在设计时钟电路时，应选择合适的晶振，并注意滤波和去耦。

3. 热设计

DSP芯片在工作过程中会产生热量，需要合理设计散热措施，确保芯片温度在正常范围内。

DSP最小系统是构建数字信号处理应用的基础。通过了解DSP最小系统的组成、构建方法以及注意事项，我们可以更好地进行DSP应用开发。在实际应用中，根据需求选择合适的最小系统，为DSP芯片提供稳定、高效的运行环境。
