CAD系统变量：隐藏在绘图背后的秘密

在CAD（计算机辅助设计）的世界里，系统变量是那些默默无闻的参数，它们决定了CAD软件的运行环境、操作方式以及绘图时的各种行为。了解这些变量，就像是拥有了打开CAD世界大门的钥匙。本文将带您探索CAD系统变量的奥秘，揭示它们隐藏在绘图背后的秘密。

系统变量的定义与作用

系统变量是CAD软件内部定义的一组参数，它们可以影响软件的各个方面。通过修改这些变量，用户可以自定义CAD的界面、设置绘图环境、调整操作习惯等。系统变量通常以“ACAD”或“PACAD”开头，例如“ACADLSPASDOC”、“PACADPREFIX”等。

系统变量的查找与设置

要查找和设置系统变量，用户可以通过以下几种方式：

通过CAD的界面：在CAD的菜单栏中，通常有一个“选项”或“设置”菜单，其中包含了系统变量的设置选项。

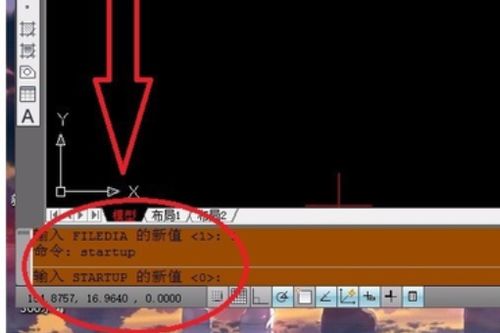

通过命令行：在命令行中输入系统变量的名称，然后按回车键，即可查看或修改该变量的值。

通过二次开发程序：对于有编程经验的用户，可以通过编写脚本或插件来设置系统变量。

常见系统变量解析

ACADLSPASDOC：控制LISP文件（如 acad.lsp）的加载方式。0表示仅加载到第一个打开的图形中，1表示加载到每个打开的图形中。

ACADPREFIX：存储由ACAD环境变量指定的目录路径，用于查找相关文件。

ACADVER：存储AutoCAD的版本号，与DXF文件标题变量ACADVER不同。

ACISOUTVER：控制ACISOUT命令创建的SAT文件的ACIS版本。

AFLAGS：设置ATTDEF位码的属性标志，如不可见、固定、验证等。

ANGBASE：相对于当前UCS将基准角设置为0度。

ANGDIR：设置正角度的方向，0表示逆时针，1表示顺时针。

APBOX：打开或关闭AutoSnap靶框。

APERTURE：以像素为单位设置靶框显示尺寸。

AREA：存储由AREA命令计算的最后一个面积值。

系统变量的使用技巧

通过设置系统变量，可以自定义快捷键，提高操作速度。

调整系统变量，可以优化绘图环境，使界面更加符合个人习惯。

利用系统变量，可以解决一些绘图中的问题，如捕捉、标注等。
