mtk硬件原理图分析,MTK硬件平台概述

MTK（MediaTek）作为一家知名的半导体公司，其提供的MTK手机平台在手机行业中占据了重要地位。了解MTK硬件原理图对于手机研发人员来说至关重要。本文将对MTK硬件原理图进行分析，帮助读者更好地理解MTK手机平台的内部结构和工作原理。

MTK硬件平台概述

MTK硬件平台主要针对中低端功能手机，提供了一系列的解决方案。这些解决方案包括基带处理器、应用处理器、射频模块等。MTK硬件平台的特点是集成度高、功耗低、性能稳定，能够满足不同用户的需求。

MTK硬件原理图基本组成

MTK硬件原理图主要由以下几个部分组成：

基带处理器（Baseband Processor）：负责处理手机通信相关的任务，如GSM、WCDMA、LTE等。

应用处理器（Application Processor）：负责处理手机的应用程序，如操作系统、应用程序等。

射频模块（RF Module）：负责处理手机的无线通信，如WiFi、蓝牙等。

电源管理模块（Power Management Module）：负责管理手机的电源，如电池充电、电压调节等。

存储模块（Storage Module）：负责存储手机的数据，如RAM、ROM、NAND Flash等。

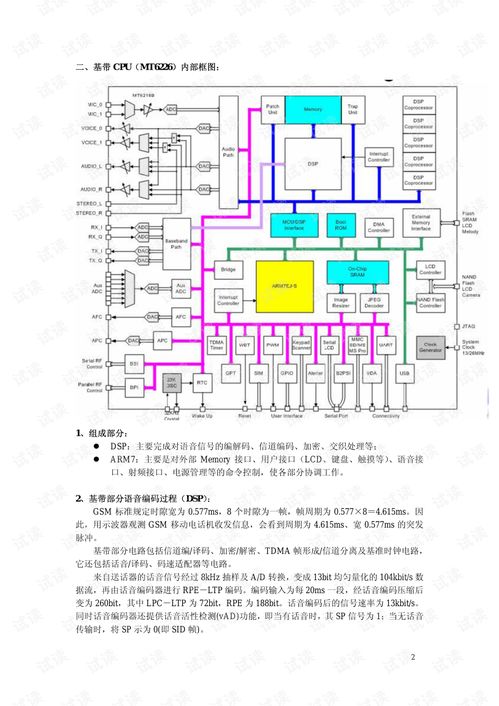

基带处理器原理图分析

基带处理器是MTK硬件平台的核心部分，负责处理手机通信相关的任务。以下是对基带处理器原理图的分析：

DSP（数字信号处理器）：主要负责语音信号的编解码、信道编码、加密、交织处理等。

ARM7：主要负责对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制。

信道编/译码器：负责将语音信号进行信道编码和译码，以满足通信标准的要求。

加密/解密器：负责对通信数据进行加密和解密，以保证通信的安全性。

TDMA帧形成/信道分离器：负责将多个通信信道进行分离，并形成TDMA帧。

应用处理器原理图分析

应用处理器负责处理手机的应用程序，以下是对应用处理器原理图的分析：

ARM Cortex-A系列处理器：作为应用处理器的核心，负责执行操作系统和应用程序的指令。

内存控制器：负责管理手机的RAM、ROM等存储资源。

图形处理器（GPU）：负责处理手机图形显示相关的任务。

多媒体处理器：负责处理手机音视频播放、录制等任务。

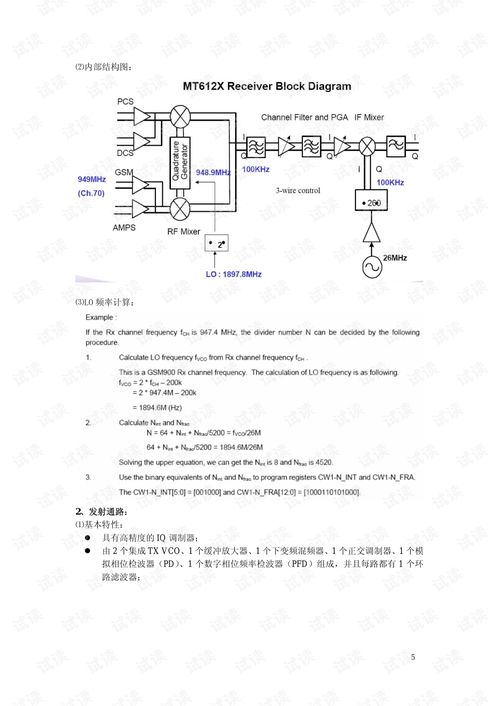

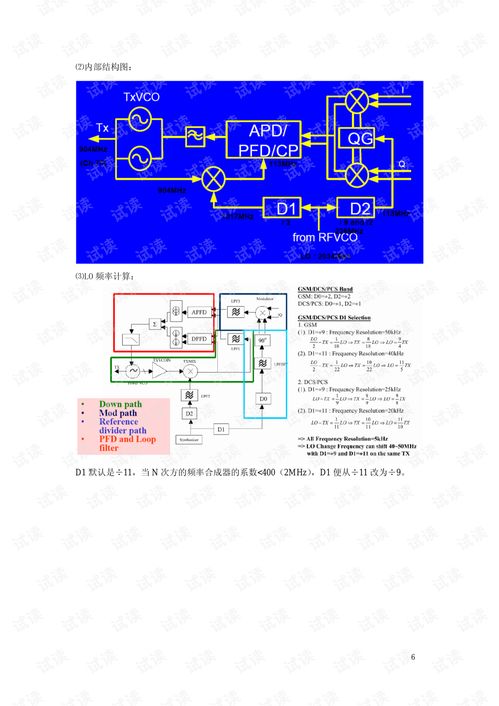

射频模块原理图分析

射频模块负责处理手机的无线通信，以下是对射频模块原理图的分析：

射频收发器：负责处理手机的无线信号接收和发送。

滤波器：负责过滤掉不需要的信号，提高通信质量。

放大器：负责放大信号，提高通信距离。

电源管理：负责射频模块的电源管理，降低功耗。

通过对MTK硬件原理图的分析，我们可以了解到MTK手机平台的内部结构和工作原理。这对于手机研发人员来说具有重要的参考价值。了解MTK硬件原理图有助于更好地进行手机设计和开发，提高产品的性能和稳定性。
