FANUC系统G71循环指令详解

FANUC系统作为数控机床领域的重要品牌，其G71循环指令在粗加工中扮演着重要角色。本文将详细介绍FANUC系统G71循环指令的用法、参数设置以及注意事项。

G71循环指令概述

在FANUC系统中，G71循环指令是一种用于粗加工的复合循环指令。它能够简化编程过程，提高加工效率。G71循环指令适用于外圆、内孔等形状的粗加工，尤其适用于形状较为复杂的零件。

G71循环指令的格式及参数

1. 格式：G71 U(d) R(r) P(ns) Q(nf) E(e) F(f) S(s) T(t)

2. 参数说明：

- U(d)：X轴方向的精加工余量（直径值）

- R(r)：X轴方向的粗加工余量（半径值）

- P(ns)：精加工轮廓程序段中开始段的段号

- Q(nf)：精加工轮廓程序段中结束段的段号

- E(e)：Z轴方向的精加工余量（直径值）

- F(f)：进给量

- S(s)：主轴转速

- T(t)：刀具号

注意：G71循环指令中，U和R参数必须同时指定，而P和Q参数至少指定一个。

G71循环指令的编程实例

以下是一个G71循环指令的编程实例：

程序段：G71 U1 R1 P100 Q200 E0.5 F100 S1200 T0101

说明：

1. U1表示X轴方向的精加工余量为1mm。

2. R1表示X轴方向的粗加工余量为1mm。

3. P100表示精加工轮廓程序段开始于第100段。

4. Q200表示精加工轮廓程序段结束于第200段。

5. E0.5表示Z轴方向的精加工余量为0.5mm。

6. F100表示进给量为100mm/min。

7. S1200表示主轴转速为1200r/min。

8. T0101表示使用刀具号为01的刀具。

G71循环指令的注意事项

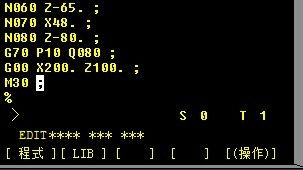

1. G71循环指令适用于粗加工，精加工需使用G70循环指令。

2. G71循环指令中，精加工轮廓程序段必须符合X、Z轴方向单调增大或单调减少的要求。

3. G71循环指令中，精加工轮廓程序段的第一条指令只能使用G00或G01，且不可有Z轴方向移动指令。

4. G71循环指令可用于内孔轮廓的粗加工，但需注意内孔形状的复杂程度。

FANUC系统G71循环指令在粗加工中具有重要作用，掌握其用法和参数设置对于提高加工效率和质量具有重要意义。本文详细介绍了G71循环指令的格式、参数、编程实例以及注意事项，希望对读者有所帮助。
