随着工业自动化程度的不断提高，CCD对位系统在各个领域的应用越来越广泛。本文将详细介绍CCD对位系统的原理、构成和应用，帮助读者更好地理解这一技术。

一、CCD对位系统概述

CCD对位系统是一种基于图像处理技术的自动对位系统，它通过专用CCD相机、工业镜头及光源对产品上的特征位置进行拍照取像，然后通过图像处理机（PC机）对图像数据进行处理，最终实现对产品的精确对位。

二、CCD对位系统工作原理

CCD对位系统的工作原理主要包括以下几个步骤：

拍照取像：通过专用CCD相机、工业镜头及光源对产品上的特征位置进行拍照取像，获取产品的图像信息。

图像处理：将获取的图像信息传输到图像处理机，进行图像处理，包括图像增强、滤波、边缘检测等，以提取出产品的特征信息。

位置运算：根据提取出的特征信息，进行位置运算，判断产品的实际位置。

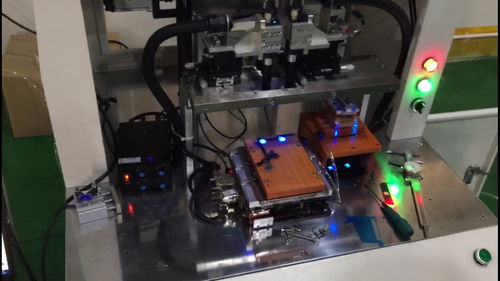

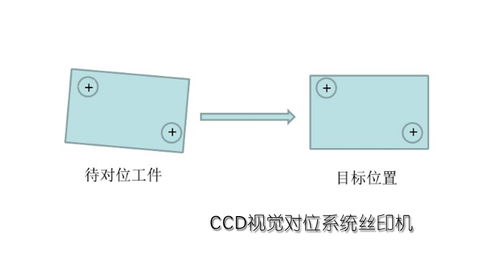

对位控制：将产品的实际位置与之前设定的基准位置进行对比，计算出产品的实际偏移值，并通过控制对位平台运动，使产品运动到之前设定的基准位置上，实现精确对位。

三、CCD对位系统构成

CCD对位系统主要由以下几个部分构成：

CCD相机：用于捕捉产品的图像信息。

工业镜头：用于调整图像的清晰度和放大倍数。

光源：提供足够的照明，使产品特征更加明显。

图像处理机：用于对图像进行处理和分析。

对位平台：用于控制产品的运动，实现精确对位。

四、CCD对位系统应用

CCD对位系统在各个领域都有广泛的应用，以下列举几个典型应用场景：

自动化装配：在自动化装配过程中，CCD对位系统可以实现对零部件的精确对位，提高装配效率和产品质量。

印刷行业：在印刷行业，CCD对位系统可以实现对印刷品的精确定位，提高印刷精度和效率。

包装行业：在包装行业，CCD对位系统可以实现对包装物的精确定位，提高包装质量和效率。

半导体行业：在半导体行业，CCD对位系统可以实现对晶圆的精确对位，提高晶圆加工的精度和效率。

CCD对位系统作为一种基于图像处理技术的自动对位系统，具有高精度、高效率、易集成等优点，在各个领域都有广泛的应用前景。随着技术的不断发展，CCD对位系统将会在更多领域发挥重要作用。
