ARM 指令系统详解

ARM（Advanced RISC Machine）指令系统是一种广泛使用的精简指令集计算机（RISC）指令集，由ARM Holdings公司设计。ARM处理器因其高性能、低功耗和低成本的特点，被广泛应用于嵌入式系统、移动设备、服务器等领域。本文将详细介绍ARM指令系统的基本概念、指令集结构、寻址方式以及指令格式等内容。

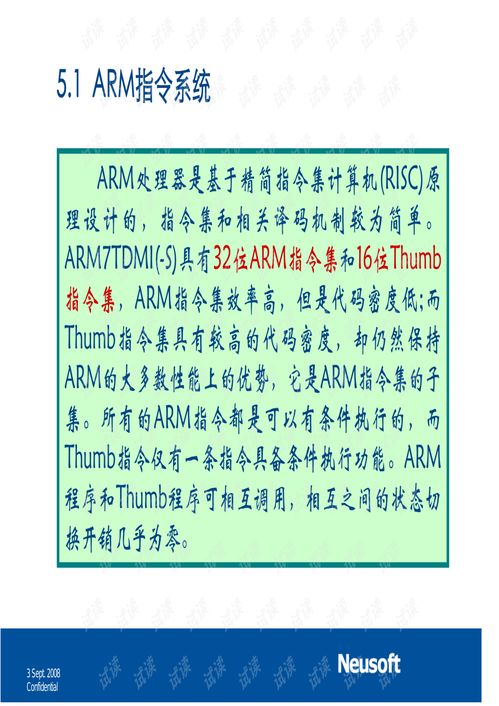

ARM指令集概述

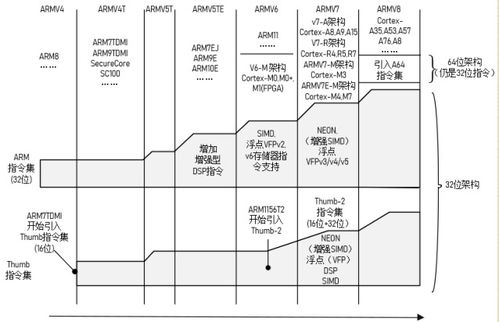

1. 指令集结构

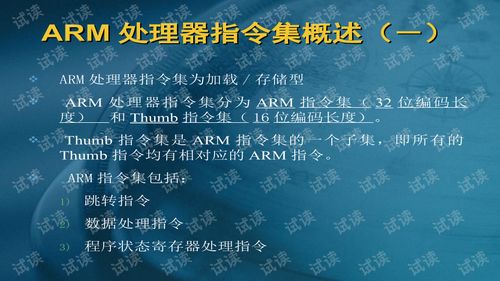

ARM指令集分为两大类：ARM指令集和Thumb指令集。

- ARM指令集：是ARM处理器的主要指令集，支持32位指令，指令长度固定为32位。

- Thumb指令集：是ARM指令集的精简版本，支持16位指令，指令长度固定为16位。Thumb指令集在保持ARM处理器性能优势的同时，提高了代码密度，降低了功耗。

2. 指令分类

ARM指令集可以分为以下几类：

- 数据处理指令：用于执行算术运算、逻辑运算、数据传送等操作。

- 加载/存储指令：用于在寄存器和存储器之间进行数据交换。

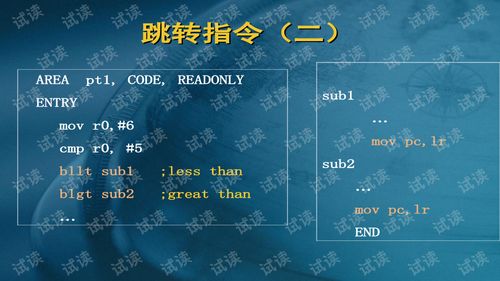

- 跳转指令：用于改变程序执行顺序。

- 程序状态寄存器（PSR）处理指令：用于控制程序执行状态。

- 异常中断处理指令：用于处理异常和中断。

- 协处理器指令：用于与协处理器进行交互。

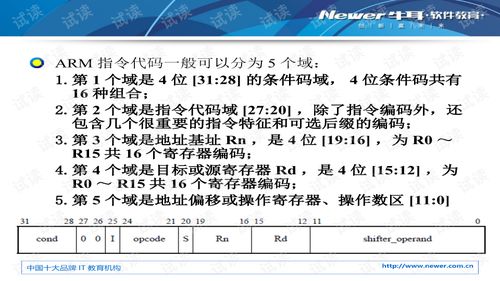

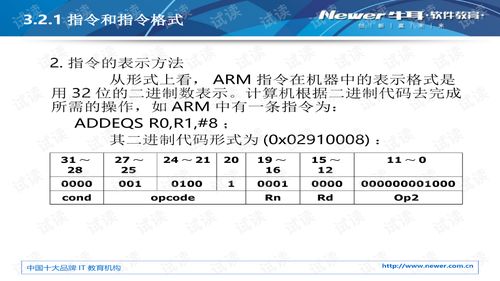

ARM指令格式

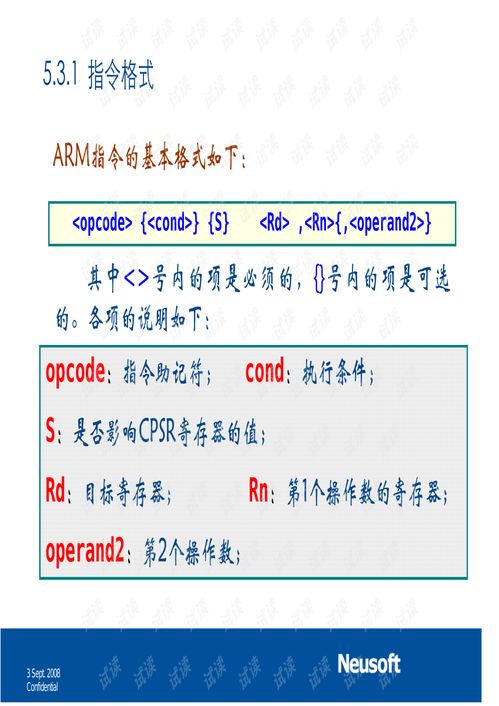

ARM指令格式如下：

其中：

- 条件码：用于指定指令执行的条件，如AL（总是执行）、NE（不等于时执行）等。

- 操作码：用于指定指令的操作类型，如ADD（加法）、MOV（数据传送）等。

- 操作数：用于指定指令的操作对象，可以是寄存器、立即数或存储器地址。

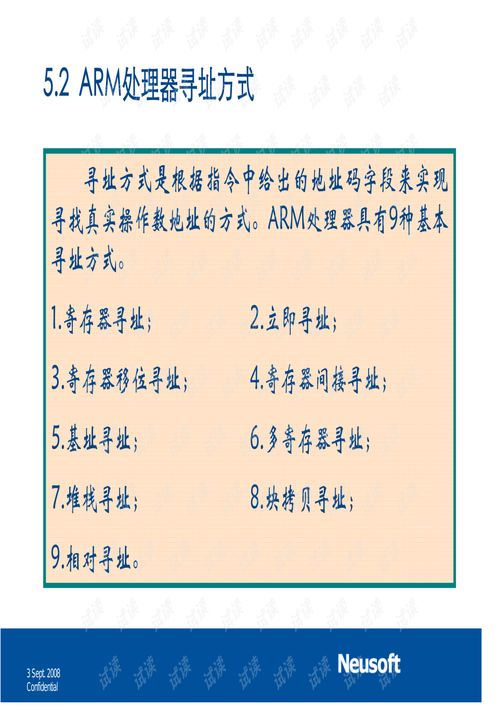

ARM寻址方式

ARM指令系统支持以下几种寻址方式：

- 立即数寻址：操作数是立即数，直接包含在指令中。

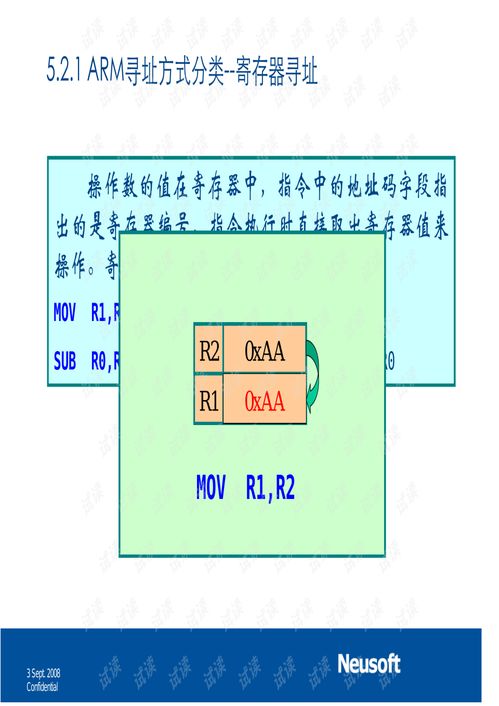

- 寄存器寻址：操作数是寄存器，指令中指定寄存器编号。

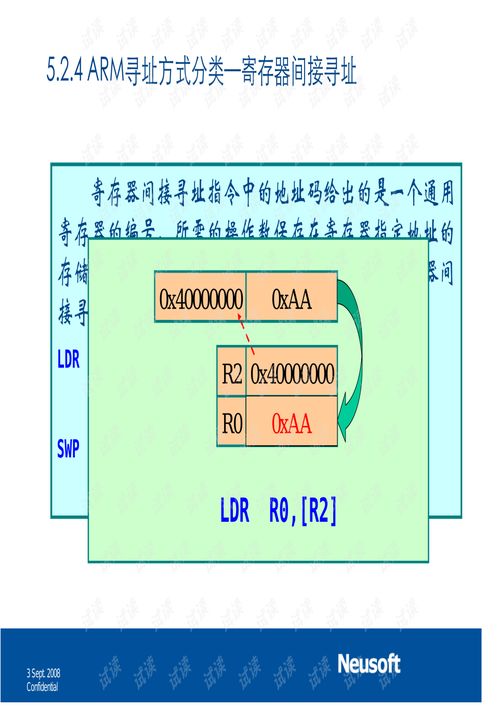

- 寄存器间接寻址：操作数是存储器地址，指令中指定寄存器作为地址指针。

- 基址变址寻址：操作数是基址寄存器加上偏移量，指令中指定基址寄存器和偏移量。

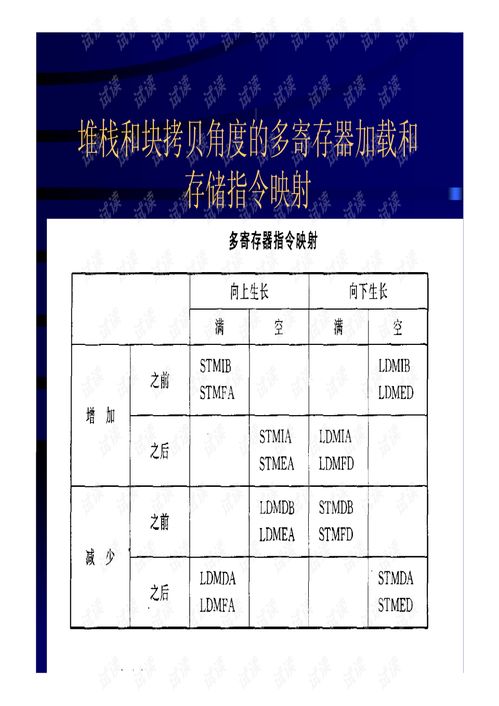

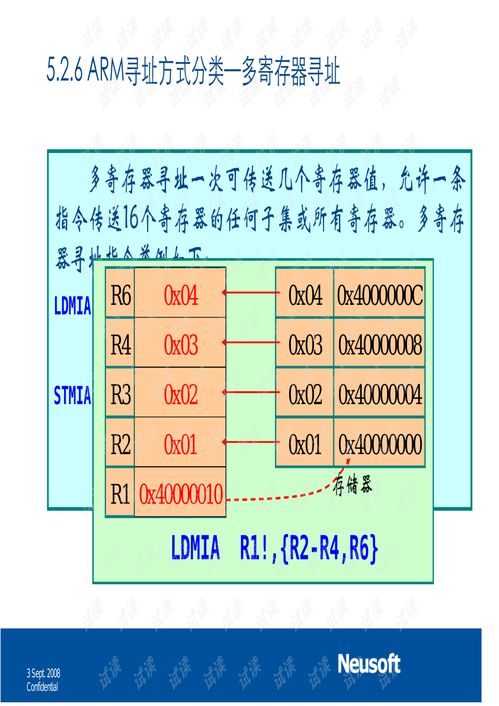

- 多寄存器寻址：同时操作多个寄存器，指令中指定多个寄存器编号。

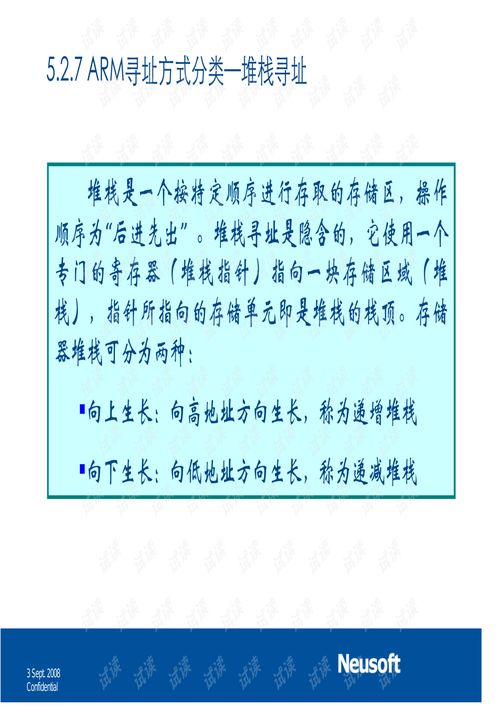

- 堆栈寻址：操作数是堆栈地址，指令中指定堆栈指针寄存器。

- 相对寻址：操作数是程序计数器（PC）的偏移量，指令中指定偏移量。

ARM指令示例

- 加法指令：`ADD R1, R2, R3`（将R2和R3的值相加，结果存储在R1中）

- 数据传送指令：`MOV R1, 0x1234`（将立即数0x1234存储在R1中）

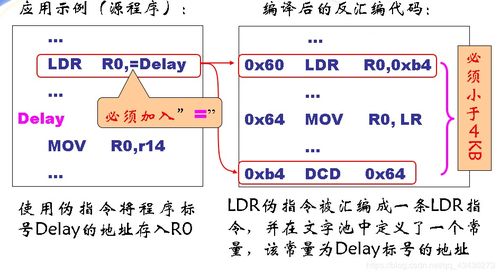

- 加载/存储指令：`LDR R1, [R2]`（将R2指向的存储器地址中的数据加载到R1中）

ARM指令系统是ARM处理器的重要组成部分，其精简指令集和丰富的寻址方式为嵌入式系统开发提供了强大的支持。本文对ARM指令系统的基本概念、指令集结构、寻址方式以及指令格式进行了详细讲解，希望对读者有所帮助。
