CAD系统变量设置详解：掌握这些技巧，提升绘图效率

在CAD软件中，系统变量是影响绘图环境、图形显示和命令执行的关键参数。正确设置系统变量可以显著提升绘图效率和准确性。本文将详细介绍CAD系统变量的设置方法，帮助您快速掌握这一技巧。

一、CAD系统变量概述

CAD系统变量是用于存储操作环境设置、图形信息和命令设置的参数。它们以系统变量名和对应的值的形式存在，可以通过命令行或系统变量对话框进行设置。

二、CAD系统变量设置方法

以下介绍两种常见的CAD系统变量设置方法：

2.1 命令行设置方法

1. 在命令行中输入“set”或“setvar”命令，进入系统变量设置状态。

2. 输入变量名和相应的设置值，例如：set pickbox 5。

3. 按下回车键确认设置。

4. 若要查看所有系统变量及其默认值，可以在输入变量名时使用“？”代替。

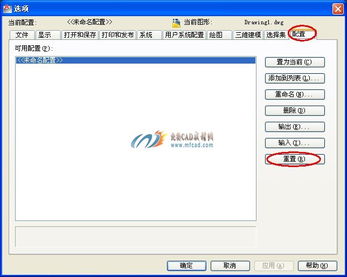

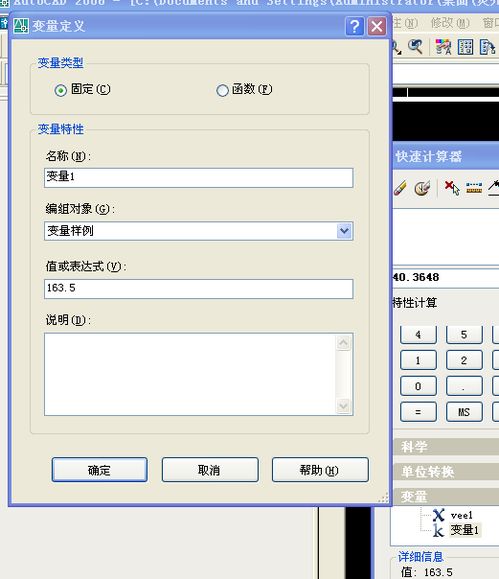

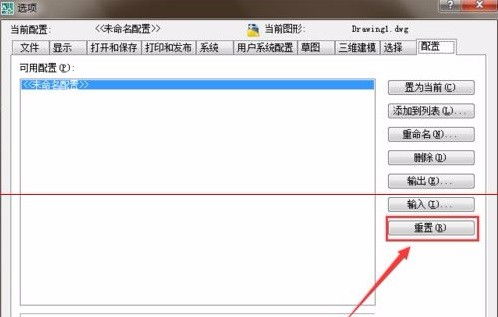

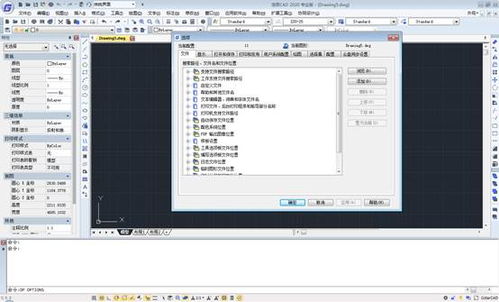

2.2 系统变量对话框设置方法

1. 启动CAD软件后，调用“SYSVDLG”命令，打开【系统变量】对话框。

2. 在列表中选择需要设置的变量，对话框右侧会自动显示该变量的属性。

3. 在【新值】栏中输入新的设置值，然后点击“确定”按钮。

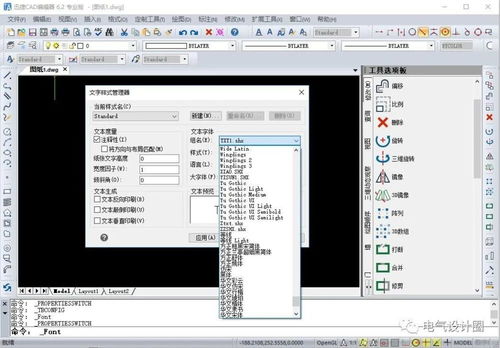

三、常用CAD系统变量设置技巧

以下列举一些常用的CAD系统变量及其设置技巧：

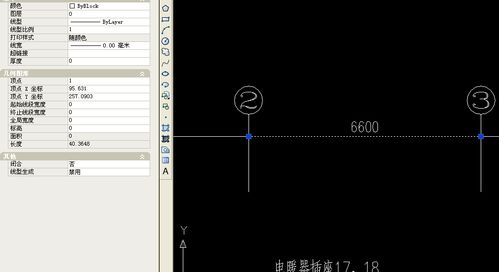

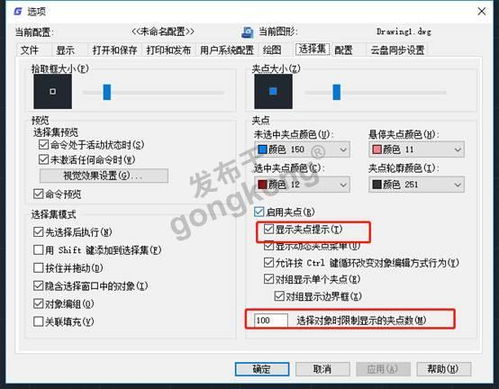

3.1 pickbox和cursorsize

pickbox：控制拾取框的尺寸，取值范围为0～32767。默认值为3。

cursorsize：控制十字光标的大小，取值范围为1～100。默认值为5。

3.2 aperture

aperture：控制对象捕捉靶区大小，取值范围为1～50。默认值为10。

3.3 DIMADEC

DIMADEC：控制角度标注保留的有效位数。默认值为-1，当设置为2时，角度标注只显示两位小数。

3.4 FILEDIA

FILEDIA：控制是否显示打开和保存对话框。默认值为1，设置为0时隐藏对话框。
