CAN总线系统的组成

随着工业自动化和汽车电子技术的快速发展，CAN（控制器局域网）总线系统因其高效、可靠、实时性强等特点，被广泛应用于各种控制系统中。本文将详细介绍CAN总线系统的组成，帮助读者更好地理解其工作原理和应用。

一、CAN总线系统的基本概念

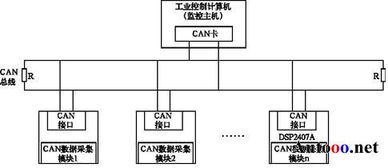

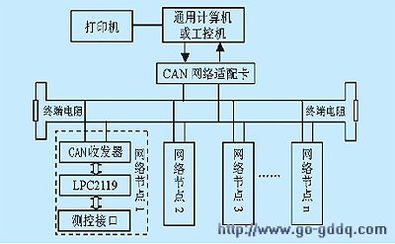

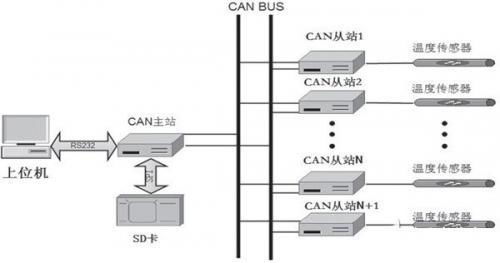

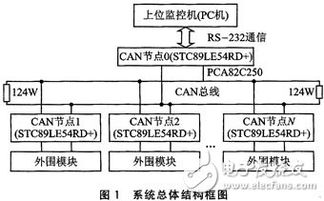

CAN总线是一种多主从的串行通信网络，它允许多个设备在同一网络中同时进行数据传输。CAN总线系统主要由以下几个部分组成：

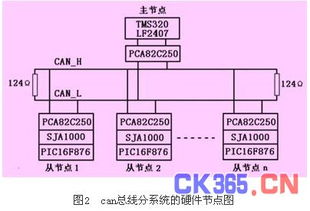

二、CAN总线系统的硬件组成

CAN总线系统的硬件组成主要包括以下几部分：

1. CAN控制器

CAN控制器是CAN总线系统的核心部件，主要负责数据的接收、发送、错误检测和仲裁等功能。它将微处理器的数据转换为CAN总线上的数据格式，并将接收到的数据转换为微处理器可识别的数据格式。

2. CAN收发器

CAN收发器负责将CAN控制器发送的数字信号转换为CAN总线上的差分信号，同时将接收到的差分信号转换为数字信号。它还负责信号的放大、滤波和隔离等功能。

3. CAN数据传输线

CAN数据传输线是CAN总线系统中传输数据的物理通道，通常采用双绞线结构。双绞线可以有效抑制电磁干扰，提高通信的可靠性。

4. CAN终端电阻

CAN终端电阻用于匹配CAN总线系统的阻抗，防止信号反射，保证信号的完整性。通常在CAN总线的两端各安装一个终端电阻。

5. CAN节点

CAN节点是指连接到CAN总线上的各个设备，如微控制器、传感器、执行器等。每个节点都包含一个CAN控制器和一个CAN收发器。

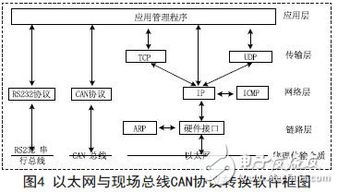

三、CAN总线系统的软件组成

CAN总线系统的软件组成主要包括以下几部分：

1. CAN协议栈

CAN协议栈是CAN总线系统的软件核心，负责实现CAN协议的各个层次，包括物理层、数据链路层和网络层。它负责数据的封装、解封装、错误处理、仲裁等功能。

2. 应用层

应用层是CAN总线系统的最高层，负责实现用户自定义的应用程序。它通过调用CAN协议栈提供的接口，实现数据的发送、接收和监控等功能。

四、CAN总线系统的特点

CAN总线系统具有以下特点：

1. 高效性

CAN总线系统采用多主从工作方式，任意节点都可以发送数据，提高了通信的效率。

2. 可靠性

CAN总线系统具有强大的错误检测和容错能力，能够在恶劣的环境下保证通信的可靠性。

3. 实时性

CAN总线系统具有较低的通信延迟，适用于实时性要求较高的控制系统。

4. 易于扩展

CAN总线系统可以方便地扩展节点数量，适应不同规模的控制需求。

CAN总线系统作为一种高效、可靠、实时的通信网络，在工业自动化和汽车电子领域得到了广泛应用。本文详细介绍了CAN总线系统的组成，包括硬件和软件两个方面，有助于读者更好地理解CAN总线系统的工作原理和应用。
