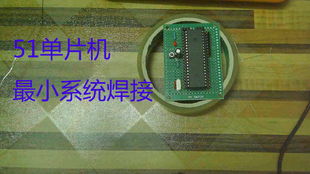

51单片机最小系统焊接教程：从入门到实践

51单片机作为我国最早的单片机之一，因其稳定性高、成本低廉等优点，在电子爱好者中有着广泛的应用。而51单片机最小系统则是学习和实践51单片机的基础。本文将详细介绍51单片机最小系统的焊接过程，帮助您从入门到实践。

一、准备工作

在开始焊接之前，我们需要准备以下工具和材料：

51单片机最小系统散件（包括单片机、晶振、电阻、电容、LED灯、按键等）

电烙铁

助焊剂

焊锡

镊子

剪刀

PCB板

二、焊接步骤

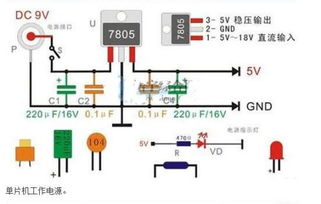

1. 焊接电源电路

首先，我们需要焊接电源电路。将电源模块的VCC和GND分别焊接到PCB板的对应位置。电源指示LED的正极焊接到VCC，负极焊接到GND，并在LED的正极处焊接一个限流电阻。

2. 焊接复位电路

复位电路主要由电阻和电容组成。将电阻的一端焊接到单片机的RST引脚，另一端焊接到GND。将电容的一端焊接到RST引脚，另一端焊接到VCC。

3. 焊接晶振电路

晶振电路主要由晶振、电容和电阻组成。将晶振的两个引脚分别焊接到单片机的XTAL1和XTAL2引脚。在晶振的两个引脚附近焊接两个电容，一个焊接到VCC，另一个焊接到GND。

4. 焊接扩展电路

扩展电路包括LED灯、按键等。将LED灯的正极焊接到单片机的某个I/O引脚，负极焊接到GND。将按键的一端焊接到单片机的另一个I/O引脚，另一端焊接到GND。

5. 焊接IC座和排针

将IC座焊接到PCB板上，确保芯片缺口的方向与IC座上的标记一致。将排针分成两段，分别插到IC座的1-20脚和21-40脚，确保排针脚都插到位。

三、焊接注意事项

1. 焊接过程中，注意正负极性，避免烧毁元器件。

2. 焊接顺序从小到大，按元器件的大小顺序焊接。

3. 使用电烙铁时，注意提锡时垂直往上提，避免飞溅的锡污染板子。

4. 焊接过程中，不要带芯片焊接，以免烧坏芯片。

5. 焊接排针时，确保排针脚都插到位，否则焊出来不美观。
