CAD在新风系统设计中的应用与优势

随着现代建筑对室内空气质量要求的提高，新风系统已成为建筑中不可或缺的一部分。CAD（计算机辅助设计）技术在新风系统设计中的应用，不仅提高了设计效率，还优化了系统性能。本文将探讨CAD在新风系统设计中的应用及其优势。

CAD在新风系统设计中的基础应用

1. 新风系统基本概念介绍

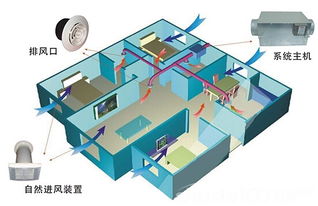

新风系统是指通过机械或自然方式，将室外新鲜空气引入室内，同时将室内污浊空气排出的系统。CAD技术可以帮助设计师快速了解新风系统的基本概念和组成，如风机、风管、过滤设备等。

CAD在新风系统设计中的绘图与布局

2. CAD绘图与布局

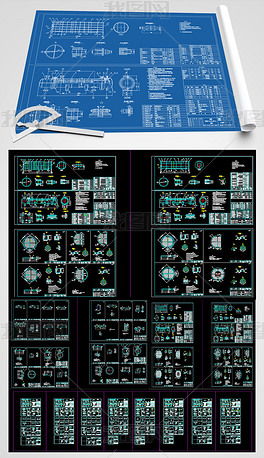

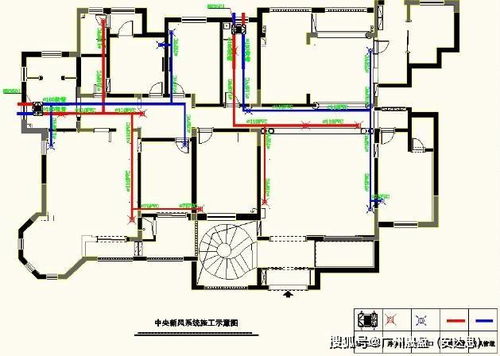

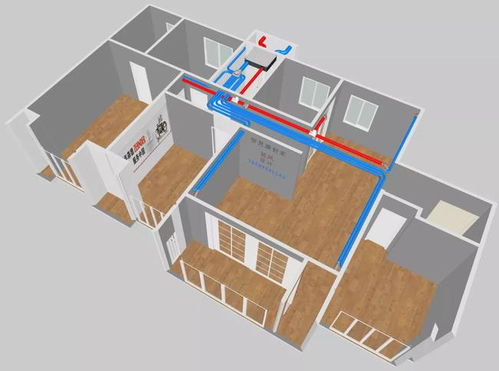

利用CAD软件，设计师可以绘制新风系统的平面图、立面图、剖面图等，直观地展示系统布局。CAD软件提供了丰富的绘图工具和功能，如标注、尺寸、图层管理等，有助于提高绘图质量和效率。

CAD在新风系统设计中的管道设计

3. 管道设计

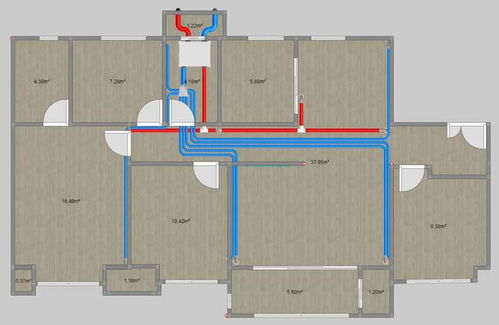

CAD软件可以帮助设计师进行新风管道的布局、计算和优化。通过管道计算，确定管道直径、风速、压力损失等参数，确保系统运行稳定。此外，CAD软件还可以模拟管道安装过程，避免现场施工中的错误。

CAD在新风系统设计中的设备选型

4. 设备选型

CAD软件可以方便地展示新风系统中的各种设备，如风机、过滤设备、控制面板等。设计师可以根据系统需求，快速筛选和比较不同设备的性能、价格等因素，进行设备选型。

CAD在新风系统设计中的模拟与优化

5. 模拟与优化

CAD软件可以进行新风系统模拟，分析系统运行过程中的空气流动、温度分布、污染物浓度等参数。通过模拟结果，设计师可以优化系统设计，提高系统性能。

CAD在新风系统设计中的协同工作

6. 协同工作

CAD软件支持多人协同工作，方便设计师、工程师、施工人员等在不同阶段进行沟通和协作。通过协同工作，可以确保新风系统设计、施工、验收等环节的顺利进行。

总之，CAD技术在新风系统设计中的应用具有显著优势。它不仅提高了设计效率，还优化了系统性能，降低了设计成本。随着CAD技术的不断发展，其在新风系统设计中的应用将更加广泛。
