CAN总线系统设计解析

随着现代汽车电子技术的飞速发展，CAN（Controller Area Network）总线系统已成为汽车电子控制系统中不可或缺的一部分。本文将详细解析CAN总线系统的设计要点，以帮助读者更好地理解和应用这一技术。

一、CAN总线系统概述

CAN总线是一种多主站、多节点、差分传输的通信总线，由德国Bosch公司于1983年提出。它具有高可靠性、实时性、灵活性和经济性等特点，广泛应用于汽车、工业、医疗等领域。

二、CAN总线系统设计原则

1. 标准化设计：遵循国际标准ISO 11898，确保CAN总线系统的兼容性和互操作性。

2. 模块化设计：将CAN总线系统划分为多个模块，便于维护和升级。

3. 冗余设计：在关键节点采用冗余设计，提高系统的可靠性。

4. 抗干扰设计：采用差分传输、滤波、屏蔽等措施，提高系统的抗干扰能力。

三、CAN总线系统硬件设计

1. CAN控制器：选择合适的CAN控制器，如Philips的SJA1000、Infineon的TJA1050等。

2. CAN收发器：选择具有差分传输功能的CAN收发器，如Infineon的TLE5012B。

3. CAN总线线缆：采用符合ISO 11898标准的CAN总线线缆，如双绞线。

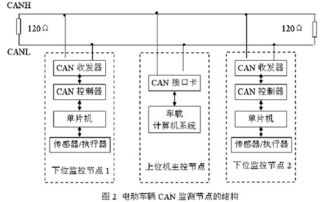

4. 终端电阻：在CAN总线两端添加终端电阻，以消除反射。

四、CAN总线系统软件设计

1. 通信协议：根据实际需求选择合适的通信协议，如CANopen、J1939等。

2. 数据帧格式：设计合理的数据帧格式，包括标识符、数据长度码、数据等。

3. 错误处理：设计错误处理机制，如仲裁丢失、总线错误、帧错误等。

4. 节点管理：实现节点管理功能，如节点加入、节点退出、节点状态监控等。

五、CAN总线系统测试与调试

1. 功能测试：测试CAN总线系统的基本功能，如数据传输、错误处理等。

2. 性能测试：测试CAN总线系统的传输速率、延迟等性能指标。

3. 稳定性测试：测试CAN总线系统的稳定性，如长时间运行、高温、低温等环境下的性能。

4. 兼容性测试：测试CAN总线系统与其他系统的兼容性。

CAN总线系统设计是一项复杂而重要的工作，需要综合考虑硬件、软件、协议等多方面因素。通过遵循上述设计原则和注意事项，可以设计出高性能、高可靠性的CAN总线系统，为汽车电子技术的发展提供有力支持。
