ETC系统总体架构解析

随着我国交通事业的快速发展，电子收费系统（ETC）作为一种高效、便捷的收费方式，已经在高速公路、城市道路等领域得到了广泛应用。本文将对ETC系统的总体架构进行详细解析，帮助读者更好地理解ETC系统的运作原理。

一、ETC系统概述

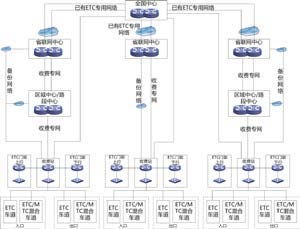

二、ETC系统总体架构

ETC系统总体架构主要包括以下几个部分：

1. 车载单元（OBU）

车载单元（OBU）是安装在车辆上的电子设备，负责与收费站进行通信，实现车辆通行费的自动扣除。OBU内部包含有微处理器、存储器、无线通信模块等组件。

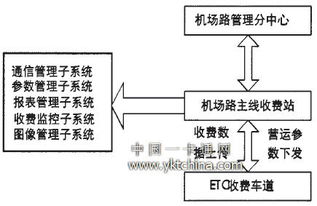

2. 收费站系统

收费站系统是ETC系统的重要组成部分，主要负责与OBU进行通信，实现车辆通行费的自动扣除。收费站系统包括收费亭、天线、控制器、服务器等设备。

3. 数据中心

数据中心是ETC系统的核心部分，主要负责处理、存储和传输ETC系统中的各类数据。数据中心包括数据库服务器、应用服务器、网络设备等。

4. 网络通信

网络通信是ETC系统的重要组成部分，主要负责连接车载单元、收费站系统和数据中心，实现数据传输。网络通信包括有线通信和无线通信两种方式。

5. 用户服务系统

用户服务系统是ETC系统的重要组成部分，主要负责为用户提供充值、查询、退费等服务。用户服务系统包括客服中心、网上营业厅、手机APP等。

三、ETC系统工作原理

ETC系统的工作原理如下：

1. 车辆进入收费站

当车辆进入收费站时，OBU与收费站天线进行通信，将车辆信息发送至收费站系统。

2. 收费站系统处理信息

收费站系统接收到车辆信息后，根据车辆类型、通行费标准等信息，计算出通行费金额，并将信息发送至数据中心。

3. 数据中心扣除费用数据中心接收到收费站系统发送的信息后，根据车辆绑定的账户信息，自动扣除通行费，并将扣除结果发送至收费站系统。

4. 收费站系统确认信息

收费站系统接收到数据中心发送的扣除结果后，确认车辆通行费已扣除，允许车辆通行。

ETC系统作为一种高效、便捷的收费方式，在我国交通事业中发挥着重要作用。通过对ETC系统总体架构的解析，有助于我们更好地理解ETC系统的运作原理，为我国交通事业的发展提供有力支持。
