FANUC数控系统面板图解——全面了解操作界面

FANUC数控系统作为全球领先的数控系统供应商，其产品广泛应用于各种机床设备中。为了帮助用户更好地了解和使用FANUC数控系统，本文将对FANUC数控系统面板进行详细图解，以便用户能够快速掌握操作方法。

一、FANUC数控系统面板概述

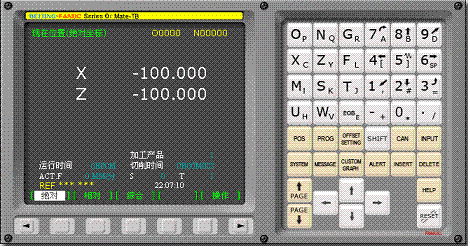

FANUC数控系统面板主要由CRT显示区、MDI编辑面板和机床控制面板三部分组成。以下是各部分的功能和特点：

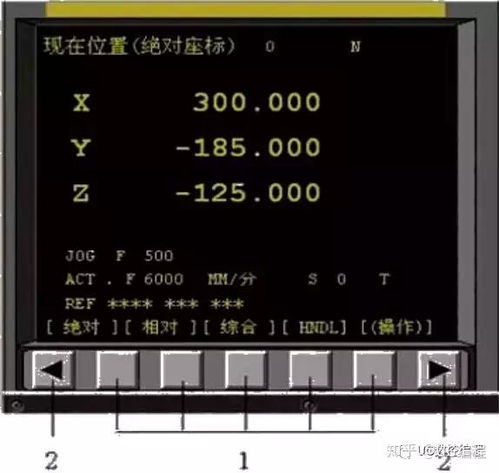

1. CRT显示区

CRT显示区位于整个机床面板的左上方，主要包括显示区和屏幕相对应的功能软键。显示区用于显示机床状态、程序信息、报警信息等，功能软键则用于切换显示内容。

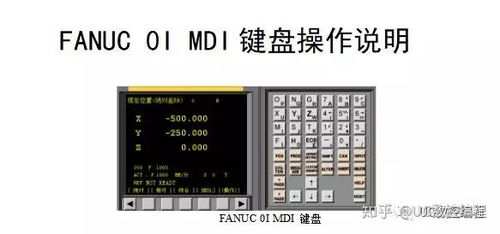

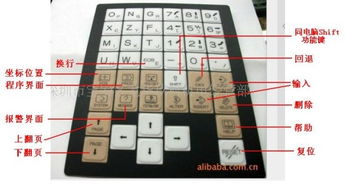

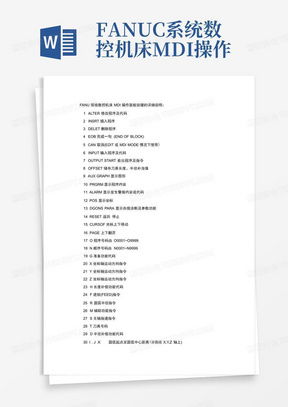

2. MDI编辑面板

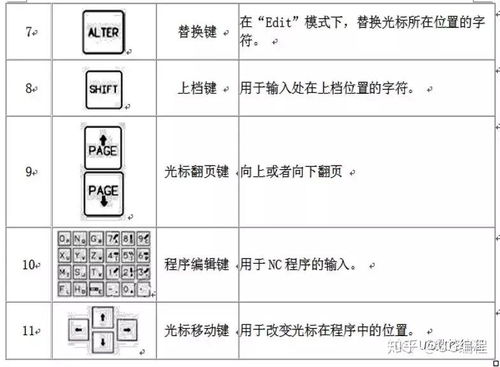

MDI编辑面板位于CRT显示区的右侧，主要用于输入和编辑数控程序。面板上键的位置和各按键的名称及功能如下：

（1）数字/字母键：用于输入数据到输入区域。

（2）编辑键：替代键、删除键、插入键、修改键等，用于编辑程序内容。

（3）回撤换行键：结束一行程序的输入并换行。

（4）页面切换键：数控程序显示与编辑页面、位置显示页面、参数输入页面等。

（5）翻页按钮：向下或向上翻页。

（6）光标移动：向下或向上移动光标。

（7）输入键：把输入域内的数据输入参数页面或者输入一个外部的数控程序。

（8）输出键：把当前数控程序输出到计算机。

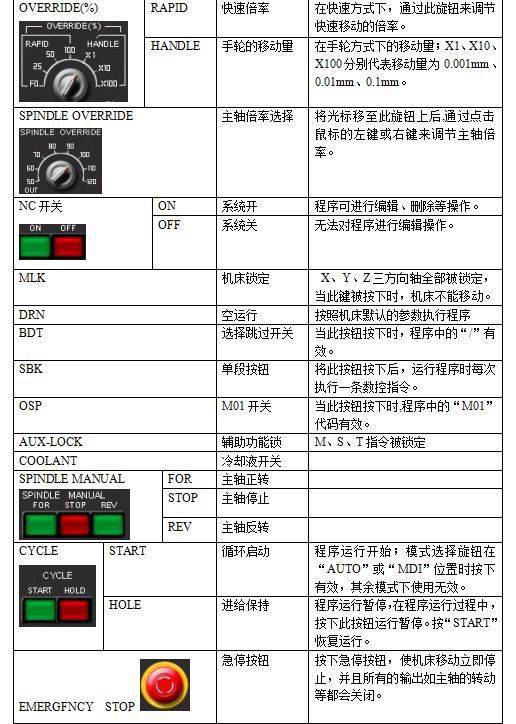

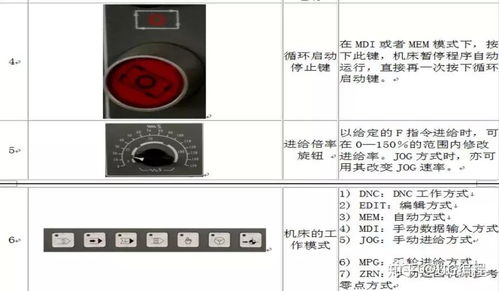

3. 机床控制面板

机床控制面板通常位于CRT显示区的下方，主要包括以下按键（旋钮）：

（1）CYCLESTART：用于开始左右主轴和机械手的自动操作。

（2）FEEDHOLD：暂时停止所有轴的运动。按CYCLESTART恢复操作。

（3）MACHINERESDY：按此按钮后，液压电机开始运转。如果灯亮，CNC单元和机床也准备开始工作。

（4）LEFTMODE：按MANUAL后，按此按钮表示左打塔有效，并且在屏幕上显示的左刀塔的数据。

（5）RIGHTMODE：按MANUAL后，按此按钮表示右打塔有效，并且在屏幕上显示的右刀塔的数据。

二、FANUC数控系统面板操作步骤

以下是FANUC数控系统面板的基本操作步骤：

1. 启动机床

（1）接通机床电源。

（2）按MACHINERESDY按钮，使机床准备开始工作。

2. 输入数控程序

（1）进入MDI编辑面板。

（2）使用数字/字母键输入程序内容。

（3）使用编辑键进行程序编辑。

（4）使用页面切换键切换到程序显示与编辑页面。

3. 开始加工

（1）按CYCLESTART按钮，开始自动加工。

（2）观察CRT显示区，了解机床状态和程序执行情况。

4. 停止加工

（1）按FEEDHOLD按钮，暂时停止所有轴的运动。

（2）按CYCLESTART按钮，恢复操作。

FANUC数控系统面板操作简单易懂，通过本文的图解，用户可以快速掌握操作方法。在实际操作过程中，请务必遵守安全规范，确保机床和操作人员的安全。
