A320飞机空调系统图详解

随着航空技术的不断发展,飞机的舒适性越来越受到重视。空调系统作为飞机舒适性保障的重要组成部分,其设计和运行效率直接影响到乘客的乘坐体验。本文将详细介绍A320飞机的空调系统图,帮助读者更好地理解其工作原理和结构组成。

一、A320空调系统概述

A320飞机的空调系统主要由两个独立的空调组件(PACK1和PACK2)组成,它们位于起落架舱前部的翼根处。这两个组件可以独立工作,为驾驶舱、前客舱和后客舱提供恒温、恒湿的空气环境。

二、A320空调系统图组成

A320空调系统图主要由以下几个部分组成:

引气系统:提供热引气,经过冷却、调整后送往飞机的增压舱。

空调组件:包括热交换器、空气循环机(ACM)、回热器、冷凝器、水分离器等。

混合组件:将来自客舱和组件的空气混合,然后分配给驾驶舱和客舱。

区域控制器和组件控制器:实现温度调节,确保各区域温度恒定。

温度控制面板:驾驶舱和客舱的温度可以在面板上选择。

三、A320空调系统工作原理

A320空调系统的工作原理如下:

引气系统提供热引气,经过冷却、调整后送往飞机的增压舱。

热引气进入空调组件,经过热交换器降温。

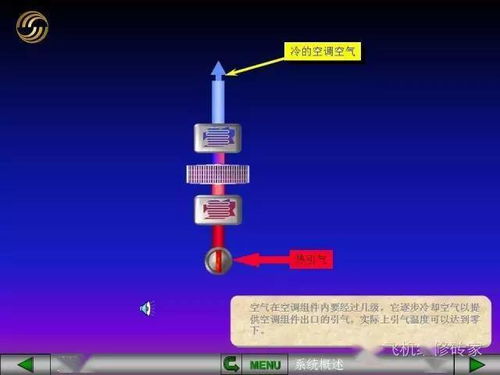

降温后的热引气进入空气循环机(ACM),ACM将热能转化为机械能,实现降压、降温。

降温后的气流经过回热器、冷凝器、水分离器,再次降温。

降温后的气流进入混合组件,与客舱空气混合。

混合后的空气分配给驾驶舱和客舱,实现恒温、恒湿。

四、A320空调系统常见故障及维护

A320空调系统在使用过程中可能会出现一些故障,以下列举一些常见故障及维护方法:

PACK组件故障:检查组件内部电路、传感器、活门等部件,必要时进行更换。

压气机出口温度超温:检查压气机、热交换器、空气循环机等部件,确保其正常运行。

温度控制不准确:检查区域控制器、组件控制器、温度传感器等部件,确保其准确读取温度信息。

A320飞机的空调系统设计合理,工作原理简单,为乘客提供了舒适的乘坐环境。了解空调系统图和常见故障及维护方法,有助于提高飞机的运行效率和安全性。
