DSP最小系统组成详解

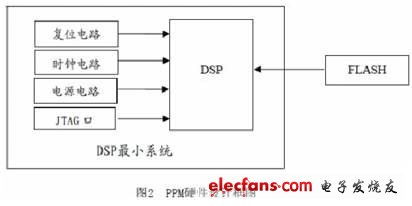

数字信号处理器（DSP）是一种专门用于数字信号处理的专用集成电路，广泛应用于通信、音频、视频、雷达、工业控制等领域。DSP最小系统是指保证DSP可以正常工作的最少硬件构成，它对于学习和开发DSP应用具有重要意义。本文将详细介绍DSP最小系统的组成及其各部分的功能。

一、DSP芯片

DSP芯片是DSP最小系统的核心，它负责执行数字信号处理算法。目前市场上常见的DSP芯片有德州仪器的TMS320系列、飞思卡尔（Freescale）的MCU系列等。DSP芯片内部集成了运算器、控制器、存储器等模块，能够实现高速的数字信号处理。

二、电源电路

电源电路为DSP芯片及其外围电路提供稳定的工作电压。一般来说，DSP芯片需要多个电压等级的电源，如内核电压、I/O电压等。电源电路的设计需要考虑电压稳定性、电流容量等因素，以确保DSP系统的正常运行。

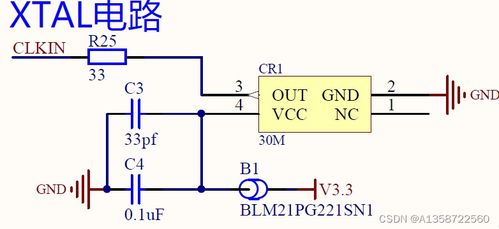

三、时钟电路

时钟电路为DSP芯片提供时钟信号，用于同步各个模块的运行。时钟电路通常包括晶振、时钟分频器等元件。晶振的频率决定了DSP芯片的工作频率，而时钟分频器则用于将晶振的频率分频，以满足不同模块对时钟信号的需求。

四、复位电路

复位电路用于初始化DSP芯片及其外围电路，确保系统从稳定状态开始运行。复位电路通常包括复位按钮、上拉电阻、复位芯片等元件。当按下复位按钮时，复位芯片输出低电平信号，使DSP芯片及其外围电路复位。

五、存储器

存储器用于存储DSP芯片的程序和数据。DSP芯片通常包括片内存储器和片外存储器。片内存储器容量较小，但足以满足一般应用的需求。片外存储器则可以扩展存储容量，满足复杂应用的需求。

1. 片内存储器：包括程序存储器（ROM）和数据存储器（RAM）。程序存储器用于存储DSP芯片运行的程序，数据存储器用于存储程序运行过程中产生的数据。

2. 片外存储器：包括外部ROM、外部RAM、外部Flash等。外部ROM用于存储程序，外部RAM用于存储数据，外部Flash用于存储程序和数据，并支持断电数据保护。

六、输入/输出接口

输入/输出接口用于DSP芯片与外部设备进行数据交换。常见的输入/输出接口有串行接口、并行接口、模拟接口等。串行接口包括UART、SPI、I2C等，并行接口包括GPIO、ADC、DAC等。

1. 串行接口：用于高速、远距离的数据传输。UART、SPI、I2C等串行接口可以实现点对点、点对多点的通信。

2. 并行接口：用于高速、近距离的数据传输。GPIO、ADC、DAC等并行接口可以实现数据采集、控制输出等功能。

七、扩展模块

扩展模块用于扩展DSP系统的功能，如通信模块、显示模块、传感器模块等。扩展模块可以通过JTAG接口、SPI接口、I2C接口等与DSP芯片进行通信。

DSP最小系统是学习和开发DSP应用的基础。本文详细介绍了DSP最小系统的组成及其各部分的功能，包括DSP芯片、电源电路、时钟电路、复位电路、存储器、输入/输出接口和扩展模块。了解DSP最小系统的组成对于DSP应用的开发具有重要意义。
