51单片机的中断系统

深入解析51单片机的中断系统

51单片机作为一款经典的微控制器，其中断系统是其功能强大的关键组成部分。本文将深入解析51单片机的中断系统，包括其基本概念、工作原理、中断源、中断优先级以及中断处理过程。

一、中断系统简介

中断系统是微控制器中用于处理外部事件或内部异常的一种机制。在51单片机中，中断系统允许CPU在执行当前程序时，暂停当前程序的执行，转而处理中断请求，处理完毕后，再返回原程序继续执行。这种机制提高了CPU的响应速度，增强了系统的实时性。

二、中断源

51单片机的中断源主要包括以下几种：

外部中断0（INT0）和外部中断1（INT1）

定时器/计数器T0和T1的中断

串行口中断

内部故障中断

这些中断源对应着不同的中断请求标志位，当相应的中断请求发生时，会触发中断。

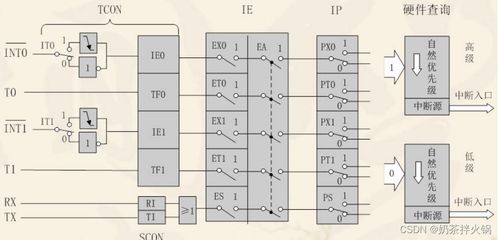

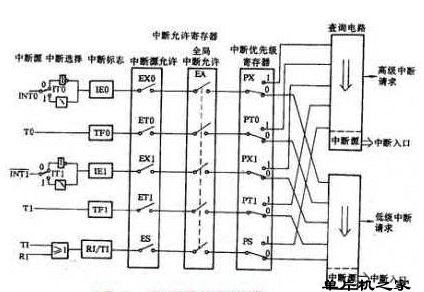

三、中断优先级

51单片机的中断系统具有两级中断优先级，即高优先级和低优先级。当同时存在多个中断请求时，CPU会根据中断优先级来决定响应哪个中断。中断优先级由特殊功能寄存器IP（中断优先级寄存器）来控制。

四、中断处理过程

当51单片机接收到中断请求时，中断处理过程如下：

CPU暂停当前程序的执行。

CPU保存当前程序的断点信息，包括程序计数器PC的值。

CPU根据中断请求的优先级，选择响应的中断。

CPU跳转到对应的中断服务程序入口地址，执行中断服务程序。

中断服务程序执行完毕后，返回原程序的断点，继续执行原程序。

中断服务程序是专门用于处理中断请求的程序，它需要根据中断源的不同，编写相应的处理逻辑。

五、中断控制

51单片机的中断控制主要通过以下几种方式实现：

中断使能：通过设置IE（中断使能寄存器）的相应位，可以开启或关闭中断。

中断优先级设置：通过设置IP寄存器的相应位，可以设置中断的优先级。

中断触发方式：对于外部中断，可以通过设置IT0和IT1位，选择电平触发或边沿触发方式。

通过合理配置中断控制，可以使51单片机的中断系统更加灵活、高效。

六、中断系统应用实例

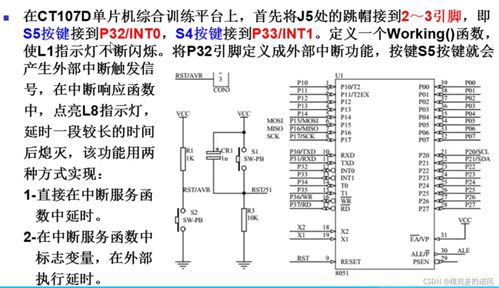

以下是一个使用51单片机中断系统实现按键扫描的实例：

初始化中断系统，设置外部中断0为边沿触发方式，并开启外部中断0。

编写外部中断0的中断服务程序，用于读取按键状态。

在主程序中，根据按键状态控制LED灯的亮灭。

通过这个实例，可以看出中断系统在提高系统响应速度和实时性方面的优势。

51单片机的中断系统是其功能强大的关键组成部分，通过合理配置和使用中断系统，可以有效地提高系统的响应速度和实时性。本文对51单片机的中断系统进行了详细的解析，包括中断系统简介、中断源、中断优先级、中断处理过程、中断控制以及应用实例等方面，希望对读者有所帮助。
