火力发电厂系统概述

火力发电厂是一种利用燃料燃烧产生的热能转化为电能的发电设施。它通过一系列复杂的系统协同工作，将燃料的化学能转化为电能。本文将详细介绍火力发电厂的主要系统及其功能。

燃料供应系统

燃料供应系统是火力发电厂的基础，主要负责将燃料从储存地输送到锅炉。该系统包括燃料储存设施、输送设备、破碎和磨粉设备等。燃料通常为煤炭、石油或天然气，通过皮带传送技术，将经过处理的煤粉输送到锅炉中。

热力系统

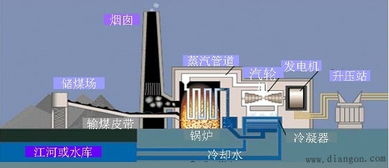

热力系统是火力发电厂的核心，主要包括锅炉、汽轮机和凝汽器等设备。锅炉负责将燃料燃烧产生的热能传递给水，使水变成高温高压的蒸汽。蒸汽通过管道输送到汽轮机，推动汽轮机的叶片旋转，从而带动发电机发电。凝汽器则负责将排出的蒸汽冷凝成水，以便再次进入锅炉循环使用。

汽水系统

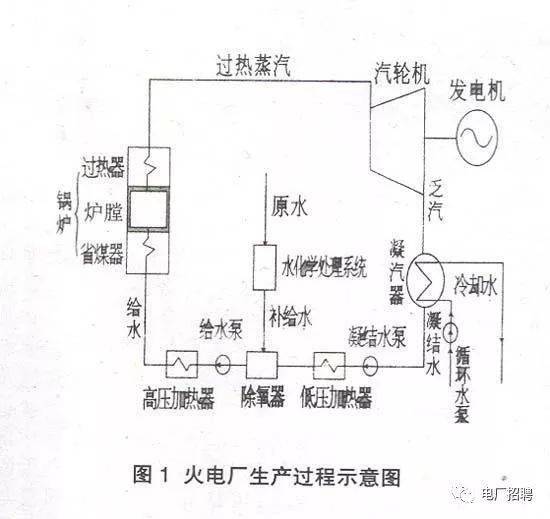

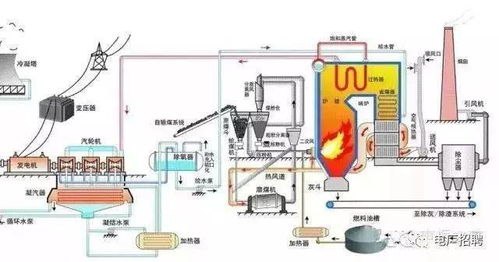

汽水系统是火力发电厂的热力循环系统，主要包括锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等设备。水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。蒸汽在汽轮机中膨胀做功，推动发电机发电。为了提高热效率，一般都采用给水回热循环和再热循环。

电气系统

电气系统是火力发电厂将机械能转化为电能的关键部分，主要包括发电机、励磁装置、厂用电系统和升压变电所等。发电机通过汽轮机的旋转产生电能，励磁装置负责为发电机提供稳定的磁场。厂用电系统为发电厂内部提供动力和照明等用电需求。升压变电所则负责将发电机产生的电能升压，以便输送到电网。

控制系统

控制系统是火力发电厂的安全保障，主要包括热工控制系统、电气控制系统和辅助控制系统等。热工控制系统负责监控锅炉、汽轮机和凝汽器等设备的工作状态，确保其安全稳定运行。电气控制系统负责监控发电机的运行状态，保证电能的质量和供应。辅助控制系统则负责监控发电厂的其他辅助设备，如燃料供应系统、供水系统等。

辅助生产系统

辅助生产系统是火力发电厂的重要组成部分，主要包括化学水处理系统、除灰系统、供水系统、燃料供应系统等。化学水处理系统负责对锅炉用水进行处理，确保水质符合要求。除灰系统负责收集和处理锅炉燃烧产生的灰渣。供水系统负责为发电厂提供生产和生活用水。燃料供应系统则负责将燃料从储存地输送到锅炉。
