红外对管模块的原理,红外对管模块概述

红外对管模块概述

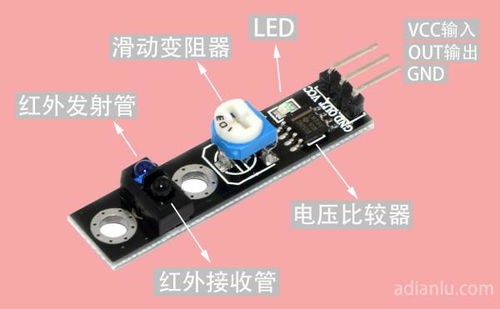

红外对管模块是一种基于红外线技术的光电传感器，由红外线发射管和光敏接收管两部分组成。它广泛应用于自动化控制、安防监控、智能家居等领域。红外对管模块具有非接触式、快速响应、高灵敏度等优点，能够实现精确的物体检测和距离测量。

红外对管模块的工作原理

发射阶段

红外发射管内部有一个红外发光二极管，当给其施加适当的电压时，二极管会发出特定波长的红外线。这些红外线在空间中传播，遇到物体时会被反射。

传播阶段

红外线在空间中传播时，其传播速度约为3×10^8米/秒。在传播过程中，红外线可能会遇到各种障碍物，如墙壁、物体等，这些障碍物会反射部分红外线。

接收阶段

红外接收管位于红外发射管的对面，用于接收反射回来的红外线。接收管内部有一个光敏三极管，当红外线照射到光敏三极管上时，三极管会产生电流信号。该电流信号经过放大、滤波等处理后，输出一个高电平或低电平信号，表示物体是否存在。

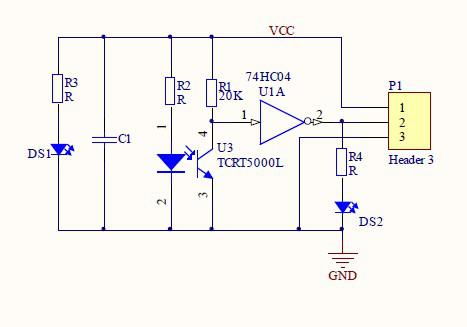

红外对管模块的电路原理

红外对管模块的电路原理主要包括以下几个部分：

红外发射电路

红外发射电路主要由红外发光二极管、限流电阻、稳压电路等组成。限流电阻用于限制通过红外发光二极管的电流，以保护二极管不被烧毁。稳压电路则用于为红外发光二极管提供稳定的电压。

红外接收电路

红外接收电路主要由光敏三极管、放大电路、滤波电路等组成。光敏三极管负责接收反射回来的红外线，放大电路用于放大光敏三极管输出的微弱电流信号，滤波电路则用于滤除干扰信号，提高信号质量。

输出电路

输出电路将放大后的信号转换为高电平或低电平信号，以便于后续电路处理。常见的输出电路有施密特电路、比较器电路等。

红外对管模块的应用

红外对管模块在各个领域都有广泛的应用，以下列举一些常见应用场景：

自动化控制

红外对管模块可以用于检测生产线上的物体，实现自动计数、分拣等功能。例如，在食品、药品等行业，红外对管模块可以用于检测包装袋是否完整、重量是否达标等。

安防监控

红外对管模块可以用于红外报警系统，实现夜间或光线不足环境下的监控。当有人或动物进入红外对管模块的检测范围时，系统会发出警报，提醒安保人员。

智能家居

红外对管模块可以用于智能家居系统，实现自动开关灯、窗帘等功能。例如，当有人进入房间时，红外对管模块会检测到人体红外线，自动打开灯光和窗帘。

红外对管模块作为一种基于红外线技术的光电传感器，具有广泛的应用前景。通过深入了解其工作原理和电路设计，我们可以更好地发挥红外对管模块在各个领域的应用价值。
