给水管道系统图,布局、材质与施工要点

你有没有想过，家里的自来水是怎么从水龙头里流出来的呢？其实，这一切都离不开一个神奇的图——给水管道系统图。今天，就让我带你一起揭开这个图的神秘面纱，看看它是如何让水流到你家的每一个角落的。

一、平面图：探寻管道的足迹

想象你站在一栋大楼的门口，眼前是一张密密麻麻的图纸。这就是给水管道的平面图。它就像一张地图，告诉你每一条管道的走向、位置和规格。

1. 卫生器具的“家”：首先，你得找到那些可爱的卫生器具，比如洗手盆、马桶和淋浴间。它们就像管道的孩子，需要管道的呵护。平面图上会标注它们的类型、数量和安装位置。

2. 引入管与排出管：接着，你得找到给水引入管和污水排出管。它们是管道的“门卫”，负责把水引进来，把污水送出去。平面图上会告诉你它们的平面位置、走向和规格。

3. 管道的“身姿”：你得了解每一条管道的位置、走向和规格。这些管道就像一条条蜿蜒的蛇，在地下穿梭，将水送到每一个角落。

4. 水表的“位置”：别忘了，水表可是管道的“眼睛”，它记录着你的用水量。平面图上会告诉你水表的安装位置、型号和前后阀门的设置情况。

5. 清通设施的“守护”：你得看看清通设施、雨水斗的型号、数量和布置情况。它们是管道的“守护者”，确保管道的畅通无阻。

二、系统图：管道的“灵魂

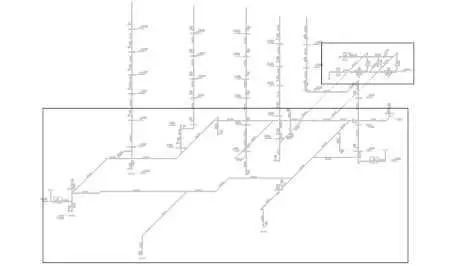

平面图只是告诉你管道的“身姿”，而系统图则揭示了管道的“灵魂”。

1. 走向与分支：系统图上，你会看到管道的具体走向和分支情况。它们就像一条条脉络，将水输送到每一个角落。

2. 坡度与标高：管道的坡度和标高也是系统图上的重要信息。它们决定了水的流动方向和速度。

3. 设备与节点：系统图上还会标注各种设备，比如阀门、水表和消火栓等。它们是管道的“心脏”，确保水的正常流动。

三、详图：管道的“细节

如果你对管道的细节感兴趣，那么详图就是你的不二之选。

1. 设备构造：详图上会展示各种设备的详细构造，让你了解它们的内部结构。

2. 安装要求：详图上还会标注安装要求，确保管道的安装质量。

3. 尺寸与材料：详图上会标注设备的尺寸和材料，方便施工人员选择合适的材料。

四、识读技巧：让图纸不再神秘

1. 先看说明：在阅读图纸之前，先看看说明和设备材料表，了解图纸的基本信息。

2. 对照阅读：将平面图、系统图和详图相互对照，全面了解管道系统。

3. 关注细节：在阅读图纸时，关注管道的走向、分支、坡度、标高和设备等细节。

4. 结合实际：将图纸与实际情况相结合，确保施工质量。

通过以上介绍，相信你已经对给水管道系统图有了更深入的了解。这个神奇的图，就像一位默默无闻的“工程师”，为我们的生活提供了源源不断的水源。让我们一起感谢这个伟大的图，感谢它为我们带来的便利。
