高层供暖系统图,设计与实施要点

你有没有想过，家里的暖气是怎么从锅炉房一路“跋山涉水”来到你家的？今天，就让我带你一起揭开高层供暖系统图的神秘面纱，看看那些隐藏在温暖背后的秘密吧！

一、供暖系统图：暖气的“交通图”

想象供暖系统就像一座城市的交通网络，而供暖系统图就是这张交通图的详细版。它不仅记录了管道的走向、设备的分布，还标注了每个部件的规格和数量。这样一来，供暖系统图就像是暖气的“交通图”，指引着暖气从锅炉房出发，最终抵达千家万户。

二、读懂供暖系统图：像侦探一样寻找线索

想要读懂供暖系统图，你得像侦探一样，仔细寻找线索。下面，我就来给你支几招：

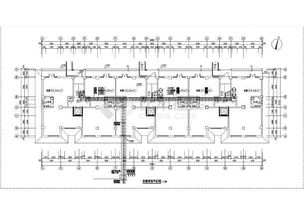

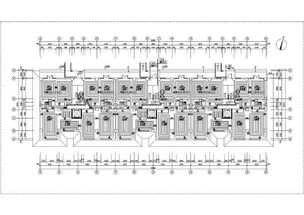

1. 平面图与流程图：先从平面图开始，看看管道和设备的布局。再结合流程图，了解暖气的流向。

2. 标注信息：图纸上的标注非常重要，比如标高、管道代号、散热器编号等，这些都是解读图纸的关键。

3. 图例解读：管道、散热器、阀门等都有对应的图例，一定要仔细阅读，以免混淆。

三、高层供暖系统图：挑战与解决方案

高层建筑的供暖系统设计比普通住宅要复杂得多，因为它们需要克服水静压力和垂直失调等问题。下面，我们就来聊聊高层供暖系统图中的这些挑战和解决方案。

1. 水静压力问题

高层建筑中，水静压力会随着楼层升高而增大，这对管道和散热器都是一种考验。为了解决这个问题，设计师们通常会采用以下方法：

分区供暖：将高层建筑划分为若干个独立的小区，每个小区的供暖系统独立运行，从而降低水静压力。

设置减压阀：在管道上设置减压阀，降低水静压力。

2. 垂直失调问题

垂直失调是指高层建筑中，不同楼层的供暖效果不一致。为了解决这个问题，设计师们会采取以下措施：

调节阀门：通过调节阀门，控制不同楼层的供暖流量，使供暖效果趋于平衡。

设置平衡阀：在管道上设置平衡阀，确保各楼层的供暖流量相等。

四、高层直连供暖系统：创新与突破

近年来，一种名为“高层直连供暖系统”的新技术逐渐兴起。这种系统将高层建筑的高区和低区直接连接，取消了传统的分区供暖和减压阀，大大简化了系统设计。

五、：供暖系统图，暖气的“守护者”

供暖系统图是暖气的“守护者”，它不仅记录了暖气的流向，还解决了高层建筑供暖中的各种难题。通过读懂供暖系统图，我们可以更好地了解暖气的运行原理，为我们的生活带来更多的温暖。

看完这篇文章，你是不是对供暖系统图有了更深的了解呢？下次当你家暖气热起来的时候，不妨想想它背后的故事，感受一下科技带来的温暖吧！
