防火门监控系统施工方案,规范布线与设备安装指南

你知道吗？在我们身边，有一种神奇的守护者，它们默默无闻，却肩负着保护生命安全的重任。没错，就是防火门监控系统！今天，就让我带你走进防火门监控系统的施工世界，一探究竟吧！

一、揭秘防火门监控系统

防火门监控系统，听起来是不是很高大上？其实，它就是由防火门监控器、防火门电动闭门器、防火门门磁开关、输入输出接口等组成的大家庭。别看它们个头不大，作用可大了去了！

二、量身定制，不同防火门，不同方案

你知道吗？防火门还有两种性格：常闭和常开。所以，针对不同的防火门，我们要量身定制不同的监控系统。这样，才能确保在关键时刻，它们能发挥出最大的作用。

三、施工方案，严谨细致

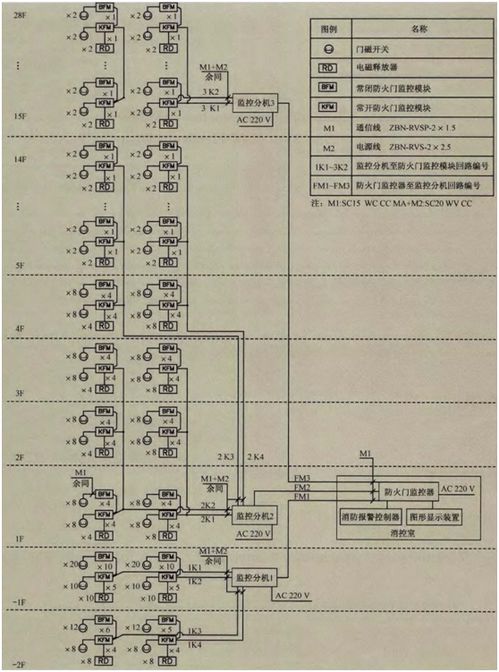

1. 布线：布线可是防火门监控系统施工的重头戏。首先，要按照国家标准GB50166《火灾自动报警系统施工与验收规范》的要求来，保证系统的稳定运行。其次，敷设总线后，要用500V的兆欧表测量绝缘电阻，确保其对地绝缘电阻不小于20MΩ。同一工程中的导线，要根据不同用途选择不同颜色，方便识别和管理。

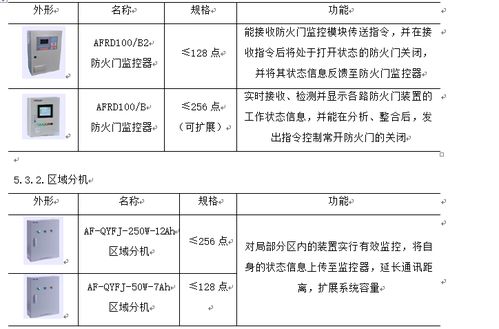

2. 监控器/中继器的安装：监控器壁挂安装时，底边距地面高度宜为1.3m—1.5m，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。落地安装时，底边宜高出地面0.1m—0.2m。引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致。

3. 防火门控制器的安装：控制器输出回路的连接线，应使用截面积不小于1.0mm2的耐火铜芯导线，并留有不小于150mm2的余量。控制器应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m—1.3m。

四、施工注意事项

1. 施工过程中，要严格按照工程设计文件和施工技术方案进行，不得随意更改。

2. 如需变更设计，应由原设计单位负责变更，并经图审机构审核批准。

3. 施工人员要具备相关资质，确保施工质量。

4. 施工现场要安全文明，防止安全事故发生。

五、

防火门监控系统施工方案，看似复杂，实则严谨。只有严格按照规范进行施工，才能确保系统的稳定运行，为生命安全保驾护航。让我们一起为这个神奇的守护者点赞吧！
