负载牵引系统,射频微波器件性能优化与测试的利器

你有没有想过，那些我们每天离不开的智能手机、无线网络、卫星通信，它们背后的“心脏”究竟是什么？没错，就是那些默默无闻的射频功率放大器（PA）。而要打造出性能卓越的PA，就得依靠一个神奇的测试工具——负载牵引系统。今天，就让我带你一探究竟，揭开这个神秘系统的面纱！

什么是负载牵引系统？

想象你手中拿着一根长长的钓鱼竿，竿头挂着诱人的鱼饵。而负载牵引系统，就像是你的“智能钓竿”，它能够根据鱼儿（也就是射频器件）的喜好，调整鱼饵的位置（也就是阻抗匹配），让你钓到最大的鱼（也就是获得最佳性能）。

简单来说，负载牵引系统是一种测试射频器件性能的技术。它通过改变射频器件的输入和输出阻抗，观察器件性能如何随阻抗变化而变化，从而找到最佳的阻抗匹配点，确保射频信号能够高效、稳定地传输。

为什么需要负载牵引系统？

你可能觉得，阻抗匹配不就是一个简单的电阻匹配问题吗？其实，在射频领域，阻抗匹配的复杂程度远超你的想象。

首先，射频器件的阻抗并不是固定的，它会随着工作频率、温度、电源电压等因素的变化而变化。这就好比鱼儿在不同的天气、水域中，对鱼饵的喜好也会有所不同。

其次，射频器件的阻抗匹配不仅仅是电阻匹配，还包括电抗匹配。这就好比钓鱼时，不仅要考虑鱼饵的位置，还要考虑鱼饵的旋转速度、颜色等因素。

射频器件的阻抗匹配对于整个射频系统的性能至关重要。如果阻抗匹配不当，会导致信号反射、功率损耗、非线性失真等问题，严重影响系统的性能。

因此，负载牵引系统应运而生，它就像一个“智能钓竿”，能够帮助我们找到最佳的阻抗匹配点，让射频器件发挥出最佳性能。

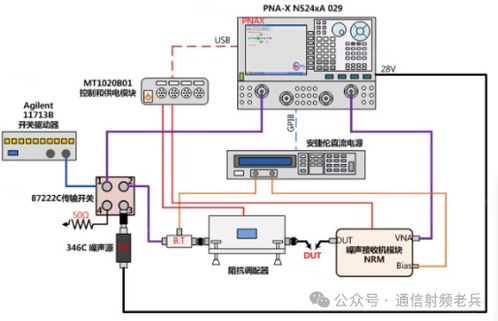

负载牵引系统的组成

一个典型的负载牵引系统主要由以下几个部分组成：

1. 阻抗调谐器（TUNER）：这是负载牵引系统的“大脑”，负责调整射频器件的输入和输出阻抗。

2. 信号源：提供测试所需的射频信号。

3. 功率计：测量射频器件的输出功率。

4. 频谱仪：分析射频器件的输出信号。

5. 网络分析仪：校准阻抗调谐器和其他测试设备。

6. 测试软件：控制整个测试过程，并分析测试结果。

负载牵引系统的应用

负载牵引系统在射频器件的设计、生产和测试过程中发挥着重要作用。以下是一些常见的应用场景：

1. 功率放大器（PA）设计：通过负载牵引系统，可以优化PA的线性度、效率、功率输出等性能指标。

2. 射频前端模块（RFIC）设计：负载牵引系统可以帮助设计人员找到最佳的阻抗匹配点，提高RFIC的集成度和性能。

3. 射频系统测试：负载牵引系统可以用于测试射频系统的整体性能，包括功率、线性度、噪声等。

4. 故障诊断：通过分析负载牵引测试结果，可以快速定位射频器件的故障点。

负载牵引系统是射频领域不可或缺的测试工具。它不仅可以帮助我们打造出性能卓越的射频器件，还能为射频系统设计提供有力支持。在这个信息爆炸的时代，让我们共同期待负载牵引系统在未来的发展，为射频技术的进步贡献力量！
