二阶系统的特性的,从数学模型到工程应用

你知道吗？在控制系统的世界里，有一种系统特别引人注目，它就像一个多才多艺的舞者，既能优雅地旋转，又能迅速地跳跃。它就是——二阶系统！今天，就让我带你一起揭开二阶系统的神秘面纱，看看它那独特的魅力吧！

一、二阶系统：揭秘“二阶”之谜

二阶系统，听起来是不是有点高大上？别担心，其实它离我们很近。想象你手中的弹簧玩具，或者你骑的自行车，它们都可以被看作是二阶系统的例子。那么，什么是“二阶”呢？简单来说，就是描述系统动态特性的微分方程中，最高阶的导数是二阶导数。

二、数学模型：二阶系统的“身份证”

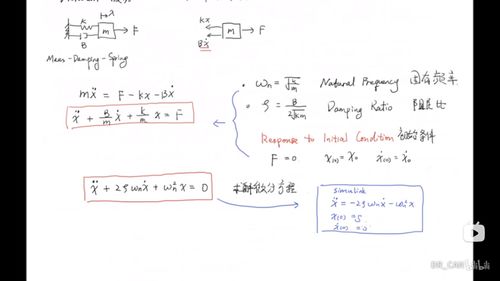

二阶系统的数学模型，就像它的身份证一样，记录了它的所有信息。通常，我们用二阶线性微分方程来描述它：

\\[ m\\ddot{x} + c\\dot{x} + kx = F(t) \\]

这里，\\( m \\) 是质量，\\( c \\) 是阻尼系数，\\( k \\) 是弹簧常数，\\( x \\) 是位移，\\( F(t) \\) 是外部激励。这个方程告诉我们，系统的运动不仅取决于当前的状态，还与过去的状态有关，真是神奇！

三、响应特性：二阶系统的“舞蹈动作”

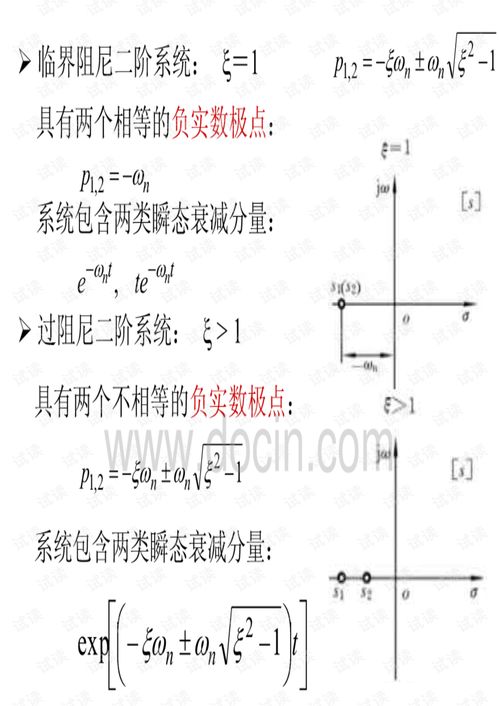

二阶系统的响应特性，就像它的舞蹈动作一样，千变万化。根据阻尼系数的不同，它可以分为三种状态：

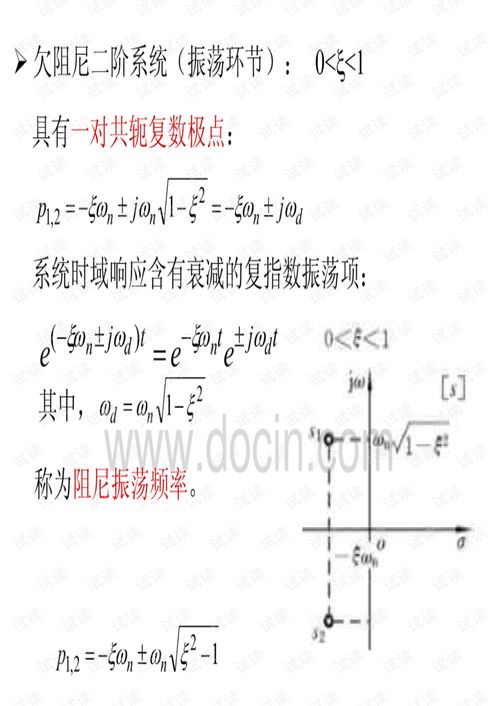

1. 欠阻尼：就像一个轻盈的舞者，它会在达到平衡位置后，以一定的频率和幅度进行振荡。

2. 临界阻尼：它就像一个稳健的舞者，一旦达到平衡位置，就会立刻停下来，不再振荡。

3. 过阻尼：它就像一个笨拙的舞者，虽然最终会达到平衡位置，但过程却异常缓慢。

四、时域分析：二阶系统的“体检报告”

时域分析，就像给二阶系统做一次全面的体检。通过分析它的阶跃响应、脉冲响应等，我们可以了解它的动态性能，比如上升时间、峰值时间、超调量等。

1. 阶跃响应：当系统受到阶跃输入时，它的输出会如何变化？这是衡量系统动态性能的重要指标。

2. 脉冲响应：当系统受到脉冲输入时，它的输出会如何变化？这可以帮助我们了解系统的稳定性。

五、环境相互作用：二阶系统的“社交圈”

二阶系统不仅与自身互动，还会与外部环境产生相互作用。比如，外部激励可能会引发系统的共振，使得它在某些频率下产生大幅度的振荡。

二阶系统就像一个多才多艺的舞者，它的特性丰富多样，应用广泛。通过深入了解二阶系统，我们可以更好地设计、分析和控制各种控制系统，让我们的生活更加美好！
