你知道吗？光伏系统这玩意儿，就像是家里的绿色小太阳，不仅环保，还能省电呢！但是，你知道吗？这个小太阳也有它的“小秘密”——那就是接地。别小看了这个接地，它可是光伏系统安全稳定运行的关键哦！今天，就让我带你一起揭开光伏系统接地的神秘面纱，让你对它有个全面的认识。

一、接地的重要性：安全与稳定的守护者

想象如果光伏系统没有接地，会发生什么？答案是：可能会出现漏电、短路，甚至引发火灾，想想都可怕！所以，接地的重要性不言而喻，它就像是光伏系统的“安全带”，时刻守护着我们的安全。

二、接地的方法：多种选择，总有一款适合你

1. 组件侧接地：这个部位可是接地的大头哦！主要分为两种方式：

组件边框接地：别看它小，作用可大了！组件边框与支架之间需要连接，这样才能形成一个完整的接地回路。记得，要用专门的接地线哦！

组件支架接地：支架接地主要是为了防雷，需要将支架与接地体连接起来。接地体一般选用热镀锌扁钢或圆钢，埋入地下，深度要达到1.5米以上。

2. 逆变器侧接地：逆变器是光伏系统的“心脏”，接地更是重中之重。

工作接地：逆变器的工作接地（PE端）需要连接到配电箱的PE排上，再通过配电箱接地。

保护接地：逆变器机身的右侧有一个接地孔，用于重复接地，保护逆变器和操作人员的安全。

3. 配电箱侧接地：配电箱是光伏系统的“大脑”，接地同样重要。

防雷接地：配电箱的交流侧需要安装防雷设备，如熔断器、断路器和防雷浪涌保护器等。

箱体接地：配电箱的金属框架和基础型钢必须接地，确保安全可靠。

三、接地材料的选择：质量与安全的双重保障

1. 接地线：接地线是连接各个接地部件的关键，一般选用铜线或铝线，截面积要根据接地电阻要求来确定。

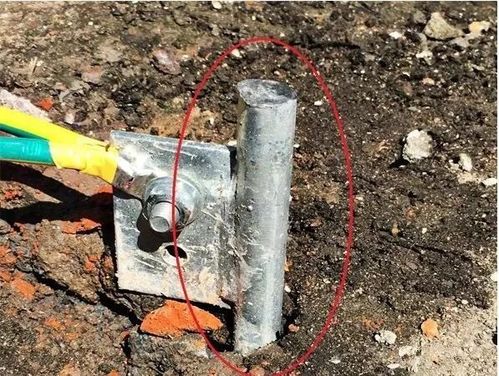

2. 接地体：接地体是接地回路的基础，一般选用热镀锌扁钢或圆钢，埋入地下，深度要达到1.5米以上。

3. 接地模块：接地模块是一种新型接地材料，具有接地电阻低、抗腐蚀性强等优点。

四、接地注意事项：细节决定成败

1. 接地电阻：接地电阻是衡量接地效果的重要指标，一般要求小于4欧姆。

2. 接地线连接：接地线连接要牢固，避免松动。

3. 接地体埋设：接地体埋设要符合规范，深度、间距等都要达标。

4. 定期检查：定期检查接地系统，确保其正常运行。

光伏系统接地，看似简单，实则学问不少。只有掌握了正确的接地方法，才能让光伏系统安全、稳定地运行，为我们的生活带来绿色能源。所以，别小看了这个接地，它可是光伏系统的“守护神”哦！
