给排水系统图讲解,构建和谐用水环境的关键

你有没有想过，家里的水是怎么从水龙头里流出来的，又怎么神奇地消失在下水道里呢？这就是我们今天要聊的神秘角色——给排水系统图。别看它平平无奇，但背后可是藏着大学问呢！接下来，就让我带你一起揭开这神秘的面纱吧！

一、给排水系统图，揭秘你的“水世界”

想象当你拧开水龙头，清泉般的自来水就源源不断地流了出来。这背后，就是给排水系统图的功劳。它就像是一张地图，指引着水从水源地到我们家的每一步。

1. 室外篇：管道的“大动脉”

走出家门，你可能会看到一条条粗大的管道，它们就是给排水系统图中的“大动脉”。这些管道负责将水从水源地输送到城市，再送到千家万户。

- 给水系统：它就像一条条血管，将清水输送到每个家庭。包括取水构筑物、泵站、清水池、输水管、水塔、配水管网等。

- 排水系统：它负责将污水、废水等排出建筑物，送往污水处理厂。分为污水排除系统和雨水排除系统，由排水管道、检查井、跌水井、雨水口等组成。

2. 室内篇：管道的“毛细血管”

走进家门，你会看到各种管道穿梭在墙壁和地板之间，这就是室内给排水系统。它们就像人体的“毛细血管”，将水输送到每个角落。

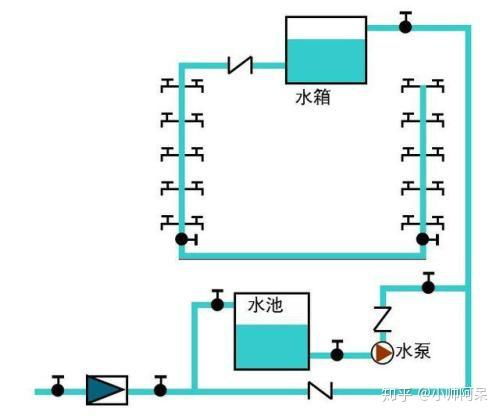

- 给水系统：从引入管、干管、立管、支管到水表、阀门、配水龙头或用水设备，每个环节都不可或缺。

- 排水系统：从受水器、存水弯、排水支管、排水立管、排水横干管、排出管到通气管，每个部件都发挥着重要作用。

二、识图技巧，让你成为“水世界”的侦探

面对复杂的给排水系统图，如何才能快速掌握其中的奥秘呢？以下是一些识图技巧：

1. 看图例：给排水系统图中有许多图例，如阀门、水管、水箱等，首先要熟悉这些图例的含义。

2. 找走向：观察管道的走向，了解水从哪里来，又流向哪里。

3. 看管径：管道的管径大小直接影响到水的流量，要仔细查看。

4. 看标高：标高是指管道或设备的高度，了解标高有助于判断管道的布局。

5. 看配件：给排水系统图中还会标注各种配件，如阀门、三通、弯头等，了解这些配件的作用。

三、虹吸排水系统，开启“水世界”的新篇章

近年来，一种新型的排水系统——虹吸排水系统，逐渐走进人们的视野。它利用虹吸原理，实现快速排水和水的二次回收利用。

1. 虹吸排水板：这种板状材料具有良好的排水性能，可以将雨水迅速排出。

2. 覆布排水板：这种板状材料可以防止阳光暴晒，稳定导流排水。

3. 虹吸排水槽：这种槽状材料可以定位规划弹线，组成排水通道。

4. 集水模块：这种模块可以收集雨水，实现水的二次回收利用。

四、

给排水系统图，就像一把钥匙，打开了我们生活中的“水世界”。通过了解给排水系统图，我们可以更好地掌握水的来源、流向和用途，为我们的生活提供便利。同时，也要关注新型排水系统的发展，为我们的家园创造更加美好的未来。
